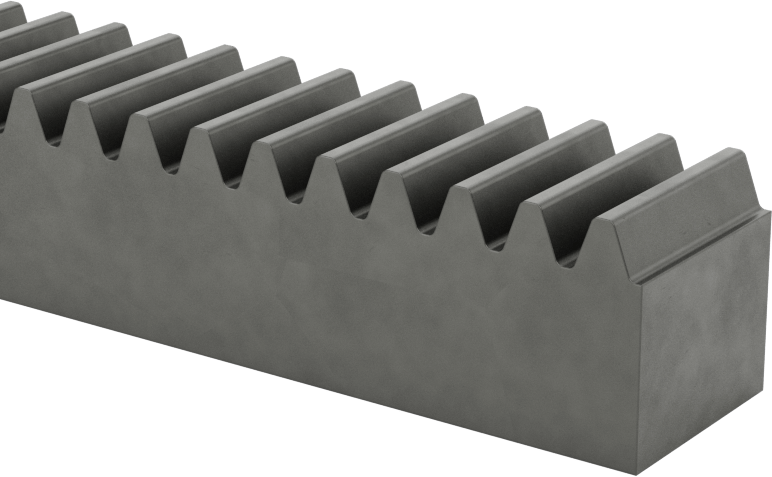

Metal Dişli Rafı - 20 Derece Basınç Açısı, Dikdörtgen
1,5 Modül, 500 mm Uzunluk
| Basınç Açısı | 20° |
| Dişli Raf Şekli | Dikdörtgen |
| Dişli Modülü | 1.5 |
| Uzunluk | 500 mm |
| Adım Yüksekliği | 13.3 mm |
| Yükseklik | 14.8 mm |
| Yüzey Genişliği | 15 mm |
| Diş Isıl İşlemi | Sertleştirilmemiş |
| Malzeme | 1045 Karbonlu Çelik |
| Bileşen | Dişli Rafı |
| Dişli Tipi | Diken |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.4050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Diş Ara Parçaları |
Ağır hizmet uygulamaları için ideal olan bu raflar, döner hareketi doğrusal harekete dönüştürmek için düz dişlilerle uyumludur.
Bileşenlerin doğru şekilde birbirine geçmesi için aynı basınç açısına ve adım/modüle sahip olmaları gerekir.
20° Basınç Açısı—Güncel endüstri standardı olan bu 20° basınç açılı dişli çubuklar, 14½° basınç açılı dişli çubuklara göre daha kalın ve daha sağlam dişlere sahiptir.
Çelik — Çelik dişli rafları sert, güçlü ve aşınmaya dayanıklı dişlere sahiptir, ancak neme ve aşındırıcı kimyasallara maruz kaldıklarında paslanırlar.
Diş Ara Parçaları — Diş ara parçaları, metrik dişli raflarımızla birlikte çalışarak iki rafı uç uca monte ederken ölçüm ve tahmin gerekliliğini ortadan kaldırır, böylece dişliniz bir raftan diğerine sorunsuzca ilerler. İlk rafı yerine sabitledikten sonra, ikinci rafı kabaca yerleştirin. Ara parçanın dişlerini bir yapboz parçası gibi dişli rafların dişlerine yerleştirin ve ardından tüm dişler birbirine tam olarak oturana kadar ikinci rafı ayarlayın. İnç boyutlu dişli raflarla kullanılamaz.
