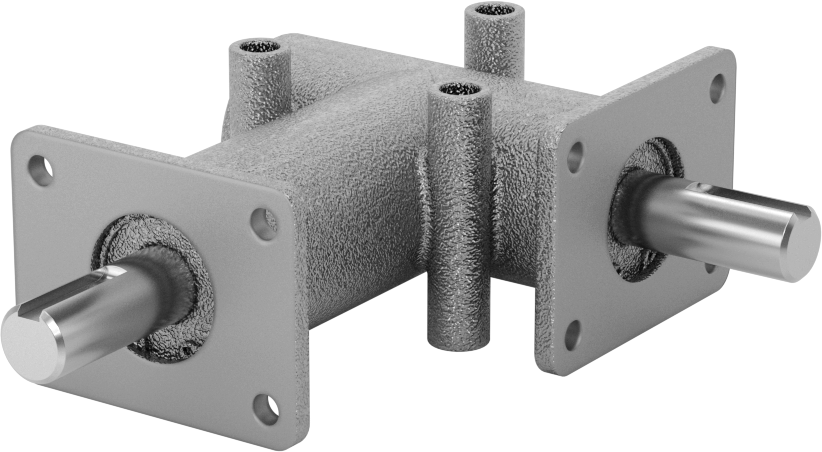

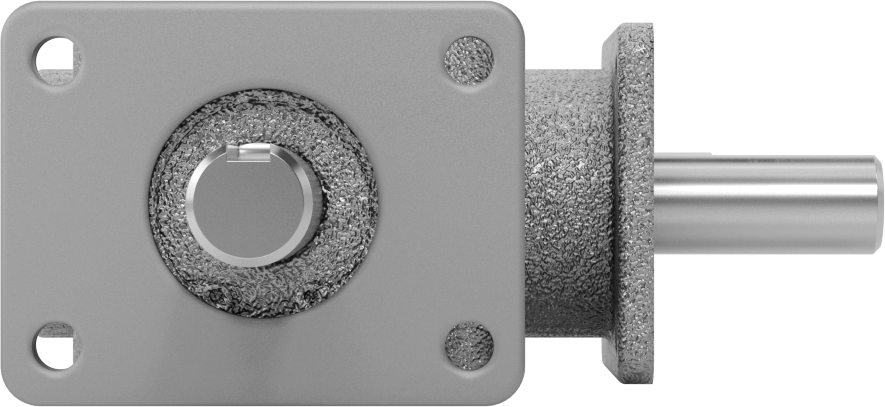

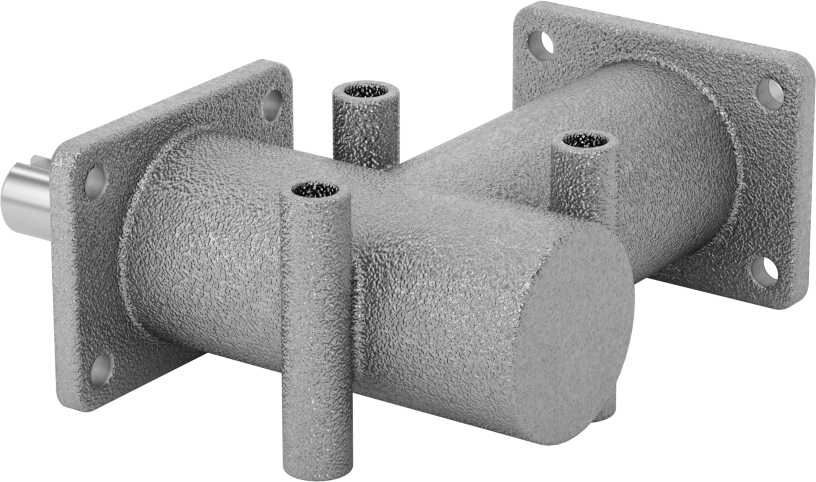

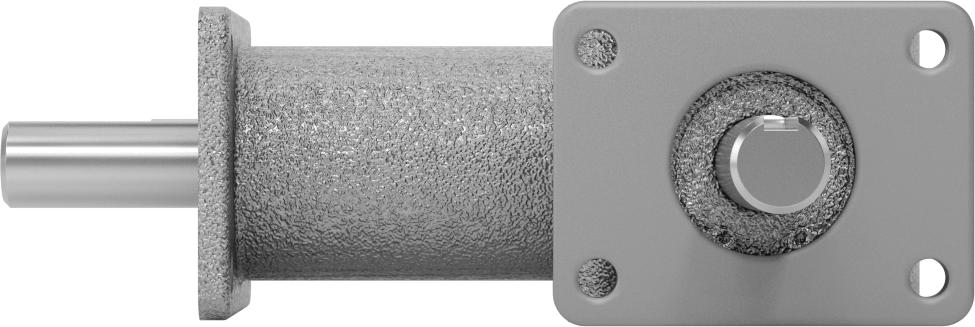

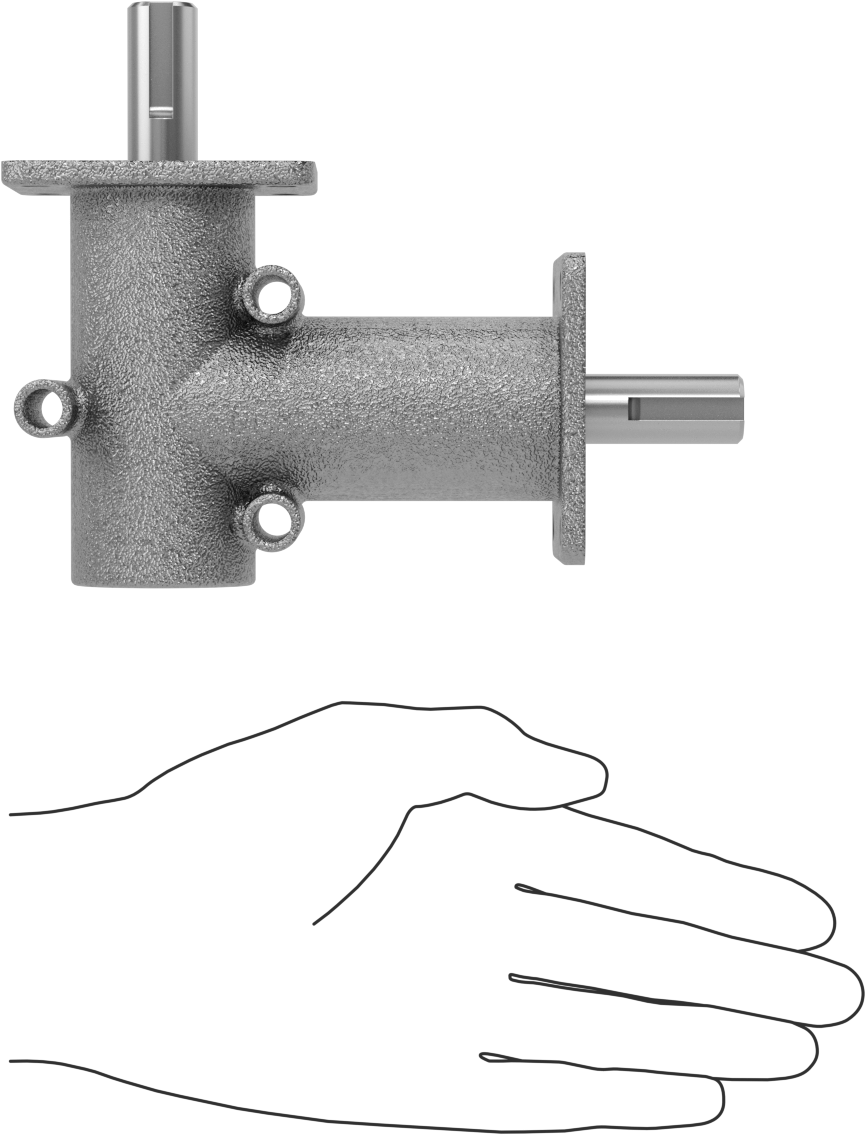

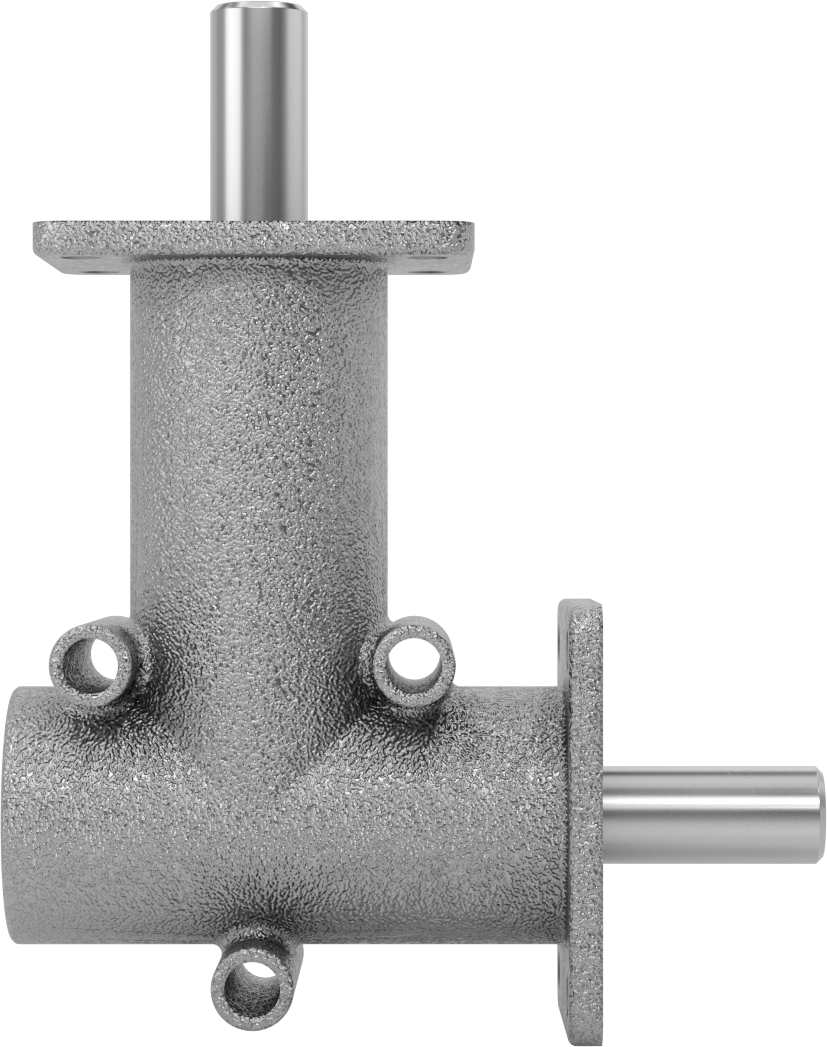

Metrik Dik Açı Dişli Kutusu
1 Çıkış Mili, 2 Flanş, 70 in.-lbs@ 1750 rpm Tork
₺44.643 Adet
2477N22
1'li paket
| Adet | |
| Çıkış Milleri | 1 |
| Flanşlar | 2 |
| Hız Oranı | 1:1 |
| Maksimum Çıkış Gücü | |
| Tork | 70 in·lbf @ 1,750 rpm |
| Hız | 3,000 rpm |
| Maksimum Giriş | |
| Hız | 3,000 rpm |
| Güç | 1.97 hp |
| Giriş Mili | |
| Tip | Anahtarlı |
| Çap | 15 mm |
| Uzunluk | 35 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Kanal Genişliği | 5 mm |
| Kilit yuvası derinliği | 2.5 mm |
| Kilit yuvası uzunluğu | 25 mm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Anahtarlı |
| Çap | 15 mm |
| Uzunluk | 35 mm |
| Malzeme | 416 Paslanmaz Çelik |
| Kanal Genişliği | 5 mm |
| Kilit yuvası derinliği | 2.5 mm |
| Kilit yuvası uzunluğu | 25 mm |
| Dönme | Girişin Karşı Tarafı |
| Toplam | |
| Uzunluk | 125 mm |
| Genişlik | 52 mm |
| Yükseklik | 158 mm |
| Radyal Yük Kapasitesi | Derecelendirilmemiştir |
| Geri Vuruş Açısı | 0.5° |
| Rulman Tipi | Bilye |
| Giriş Hızında Verimlilik | 97% @ 1,750 rpm |
| Dişli | |
| Tip | Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.4050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Hız veya torku değiştirmeden dönme hareketini dik açıyla iletir. Dişli kutuları, bakım süresinden ve çabasından tasarruf etmek için kalıcı olarak yağlanmıştır. Bir şaft kaplini (dahil değildir) kullanarak bir motora bağlayın.
