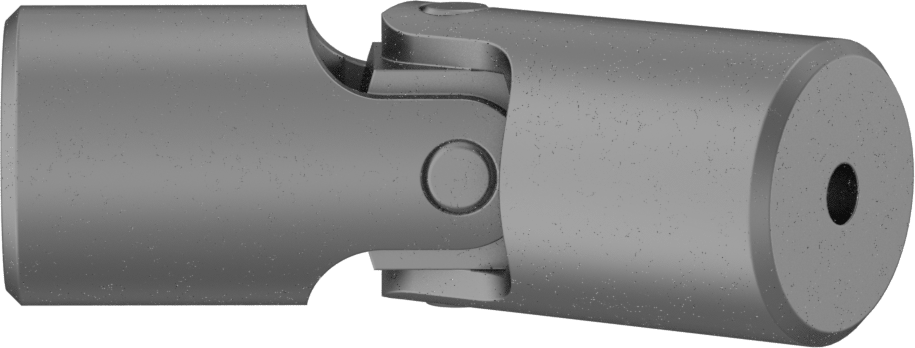

Mil. Spec. İşlenebilir Delikli Tekli U-Eklem
3/4" (1.90 cm) maksimum mil çapı için
| Malzeme | Çelik |
| Maksimum Mil Çapı İçin | 3/4"1.90 cm |
| Maksimum Mil Derinliği İçin | 1 1/4"3.17 cm |
| Ek Yeri Çapı | 1 1/4"3.17 cm |
| Toplam Uzunluk | 3 3/4"9.53 cm |
| Maksimum Çalışma Açısı | 35° |
| Maksimum Dönüş Hızı | 1,500 rpm |
| Maksimum Tork | 5,500 in·lbf |
| Tork | |
| 3° Çalışma Açısı | 1,055 in·lbf @ 300 rpm |
| 10° Çalışma Açısı | 685 in·lbf @ 300 rpm |
| Bağlantı Türü | Pim ve Blok |
| Mil Tipi için | Yuvarlak |
| İçerir | Top-Yay Yağ Bağlantı Parçası |
| Askeri Spesifikasyon | MIL-DTL-20625 Class A |
| Sertifikasyon | Mil. Spec. |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Yağlama | Gerekli |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| U-eklem tipi | Tekli |
| Yoke Kulak Isıl İşlem | Sertleştirilmiş |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Malzeme ve yapı açısından sıkı askeri standartları karşılayan özel U-bağlantıları oluşturmak için delikler açın. Bu U-bağlantıları ayrılabilir ve delmeyi kolaylaştırmak için her iki ucunda ortalanmış küçük bir başlangıç deliği bulunur. Tekli U-bağlantıları oldukları için, açılı olarak hizasız olan iki şaft arasında bağlantı kurar ve torku aktarır. Pim ve blok bağlantısına sahip oldukları için, iğne yataklı olanlar gibi diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilirler, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Ek güç ve dayanıklılık için sertleştirilmiş çatal kulaklara sahip çelikten yapılmışlardır ve iyi miktarda torku kaldırabilirler.
U-bağlantı parçasını ve şaftlarınızı delin ve ardından yaylı pimler kullanarak bağlayın. Bağlantı parçasındaki yağlayıcıyı tutmak için bilyeli yaylı yağ bağlantı parçası bulunur.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
