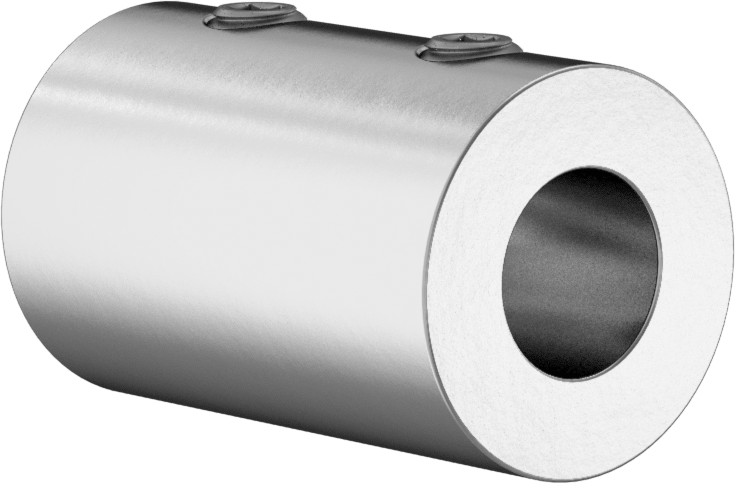

Ayar Vidası Mil Kaplini
6061 Alüminyum, 5/8" (1.59 cm) Mil Çapı için
₺3.720 Adet
2424K15
1'li paket
| Malzeme | 6061 Alüminyum |
| Mil Çapı İçin | 5/8"1.59 cm |
| Toplam Uzunluk | 2"5.08 cm |
| Dış Çap | 1 1/4"3.17 cm |
| Maksimum Hız | 2,025 rpm |
| Maksimum Tork | 275 in.-lbs. |
| Mil Tipi için | Yuvarlak |
| Mil Yanlış Hizalama Türü İçin | Yok |
| Hareket Türü için | İleri/Geri, Başlat/Durdur, Sürekli |
| Mil Kaplin Tipi | Sert |
| Yapı | Bir adet parça |
| Mil Montaj Tipi | Ayar Vidası |
| Ayar Vidası | |
| Tip | Altıgen Soket |
| Malzeme | Çelik |
| Dahil Olan Ayar Vidaları Sayısı | 2 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848360.8000 |
| ECCN | EAR99 |
Bu kaplinleri şaftınızın ucuna kaydırın ve sabitlemek için ayar vidalarını sıkın. Ayar vidaları şafta kenetlenerek kaplinin yerinde kalmasını sağlar. Yüksek torklu uygulamalar için uygun olan rijit kaplinler, hizalı iki şaftı birbirine bağlayarak şaftlar arasında hiçbir göreceli hareket olmamasını sağlar.
Alüminyum kaplinler hafiftir ve iyi korozyon direncine sahiptir.
