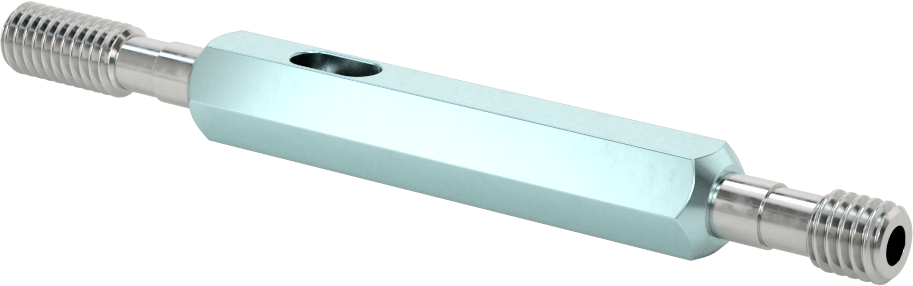

Saplı Dişli Tıkaç Ölçer, Go/No-Go
3/8" (0.95 cm)-16 UNC Diş Boyutu
| Boyut Kontrol Ölçer Sınıfı | X |
| Ölçü Ölçüm Türü | Go, Giriş Yasaktır |
| Diş Boyutu | 3/8"-160.95 cm |
| Diş Tipi | UNC |
| Adım Çapı Toleransı | -0.0003" ila 0.0003"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C70 |
| Malzeme | Krom Kaplı Takım Çeliği |
| Özellikler | Çift Uçlu Taperlock Tutamak |
| Diş Yönü | Sağ El |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Diş tolerans kontrollerini hızlandırın—bu ölçü aletlerindeki tutamak, go veya no-go ölçü aletlerini hızlı bir şekilde takıp çıkarmak için iyi bir tutuş sağlar. Somunların, dişli deliklerin ve diğer parçaların tolerans aralığı içinde olduğundan emin olmak için bu ölçü aletlerini kullanın. Hepsi, diş uyumunu doğrulamak için hassas bir şekilde üretilmiştir. Tıkaç ölçü aletleri aşınırsa, konik kilitli tutamağa yenilerini (dahil değildir) takabilirsiniz.
Bir parçaya go kalıbı kolayca geçebiliyorsanız, ancak no-go kalıbını iki turdan fazla çevirmek zorsa, parça tolerans sınırları içindedir.
Go/no-go ölçü aletleri, testleri hızlandırmak için sapın bir ucunda go ölçü aletine, diğer ucunda ise no-go ölçü aletine sahiptir. Go ölçü aletleri minimum iç diş boyutunu kontrol eder. No-go ölçü aletleri maksimum iç diş boyutunu kontrol eder.
Sınıf 2B Birleşik Standart Dişli Uyumu için — İnç dişli sistemlerinde, sınıf numarası ne kadar yüksekse, uyum o kadar sıkıdır. Birleşik Standart Sınıf 2B standarttır ve çoğu uygulama için uygundur.
Diş Uyumu için — Diş uyumu, eşleşen dişlerin sıkılığını veya gevşekliğini belirtir.
