V-Blok, Kelepçeli İşlenebilir, Eşleşen
1-5/8" (4.13 cm) İş Parçası Çapı için
| Satış Adı | Eşleştirilmiş Çift |
| V-Blok Tipi | Kelepçeli |
| Malzeme | Çelik |
| Stil | A |
| İş Parçası Çapı İçin | |
| Minimum | 5/32"0.40 cm |
| Maksimum | 1 5/8"4.13 cm |
| Uzunluk | 2 1/2"6.35 cm |
| Genişlik | 2 1/2"6.35 cm |
| Yükseklik | 2"5.08 cm |
| V Açısı | 90° |
| V Derinliği | 3/4"1.90 cm |
| V Genişlik | 1 1/2"3.81 cm |
| Geçiş Delikleri | |
| Adet | 2 |
| Çap | 5/16"0.79 cm |
| Tip | Dişsiz |
| Merkezden Merkeze | 1"2.54 cm |
| Tolerans | |
| Düzgünlük | 0.0002"0.00 cm |
| Paralellik | 0.0002"0.00 cm |
| Montaj Yuvası Yüksekliği | 3/8"0.95 cm |
| İşlenebilir | Evet |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Sıkı toleranslara göre hassas bir şekilde taşlanmış bu V-bloklar, yuvarlak iş parçalarını doğru bir şekilde hizalamanıza ve desteklemenize yardımcı olur.
Eşleştirilmiş Çift Olarak Satılır—Eşleştirilmiş çift bloklar birlikte taşlanmıştır, bu nedenle yükseklikleri, yüzleri ve olukları aynıdır. İş parçanızı iki bloğun üzerine yerleştirdiğinizde, merkez çizgisini düz tutarlar.

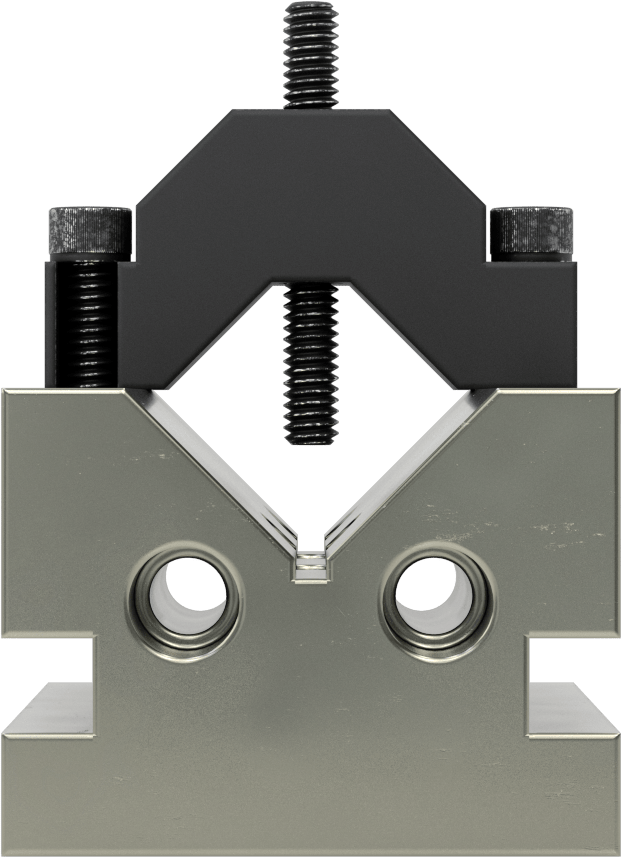

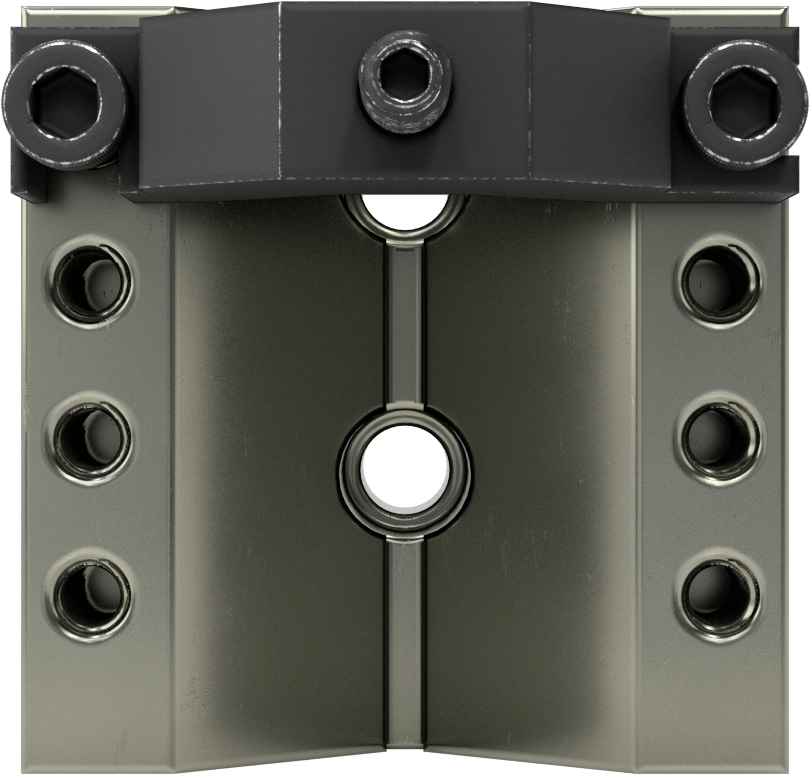

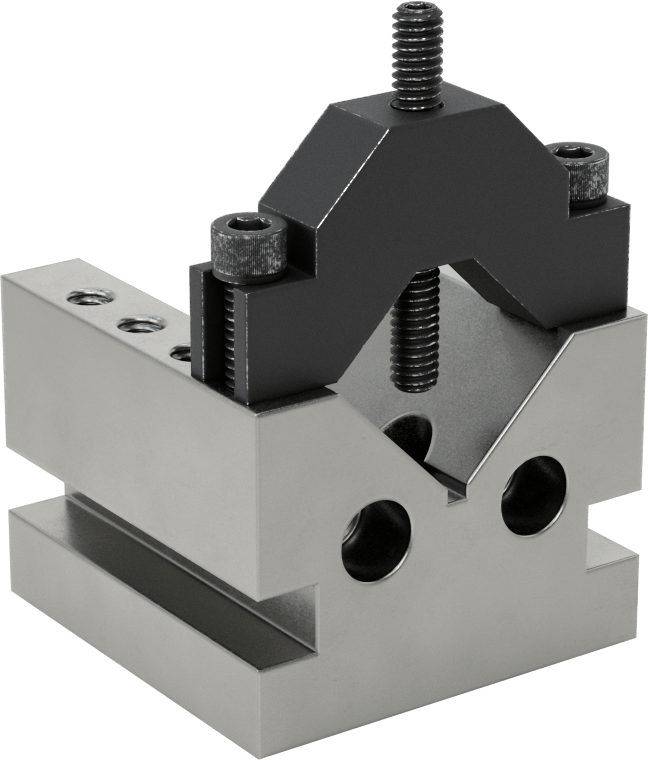

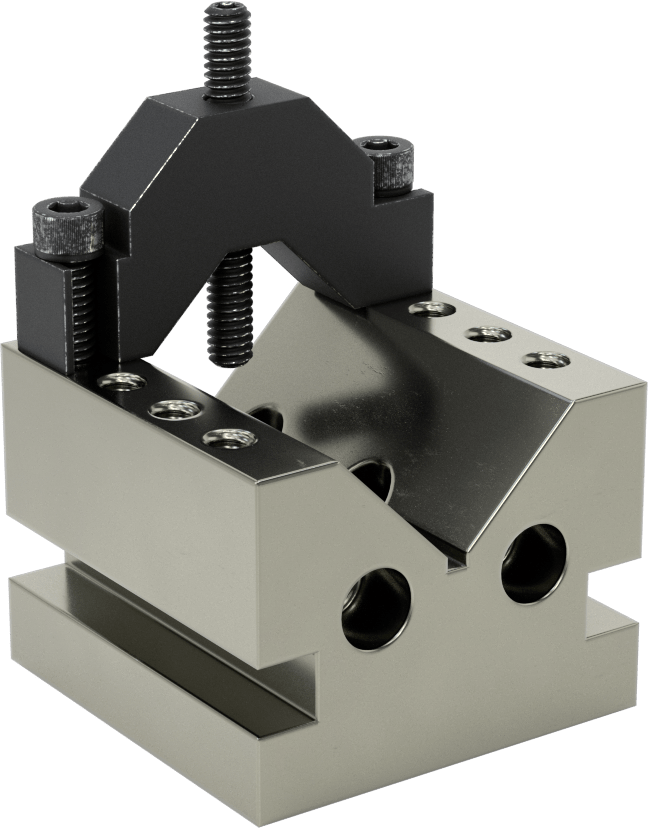

Kelepçeli V-Bloklar—İş parçanızı yerinde sabitlemek için kelepçeli bir blok seçin. Kelepçe çıkarılabilir ve V'nin içine sığacak şekilde şekillendirilmiştir, böylece çeşitli iş parçalarını tutmak için yukarı veya aşağı bakacak şekilde konumlandırabilirsiniz. Blok yüzleriyle aynı hizada olduğu için, blokları herhangi bir tarafına yerleştirebilirsiniz.
Çelik — Çelik bloklar, sertleştirilmiş çelikten daha kolay işlenir, bu sayede iş parçanıza uyacak şekilde özelleştirebilirsiniz.
Stil A—Stil A ve B'nin tabanında montaj yuvaları bulunur, böylece bunları kurulum kelepçeleriyle (dahil değildir) çalışma yüzeylerine sabitleyebilirsiniz.
