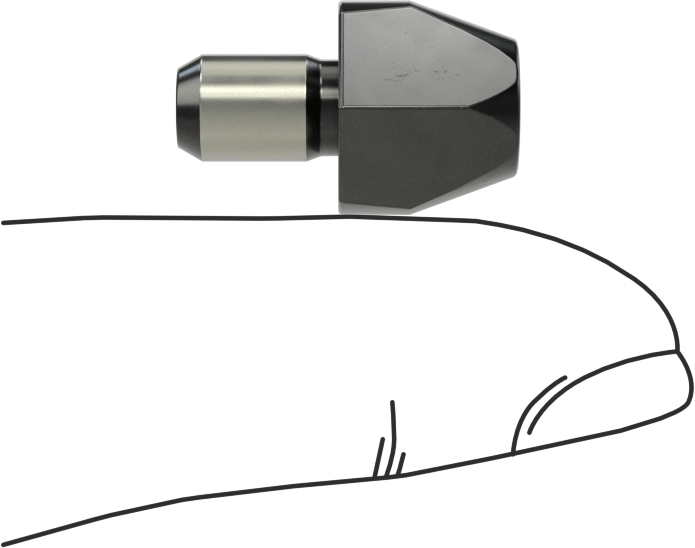

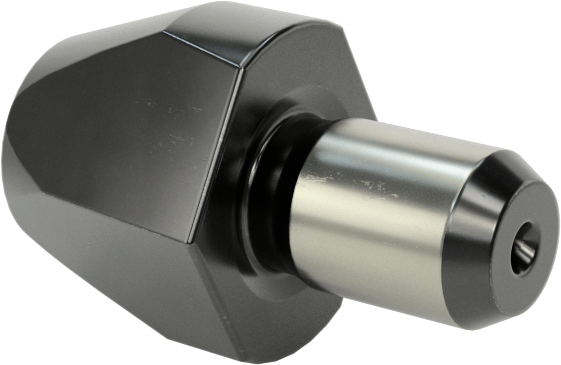

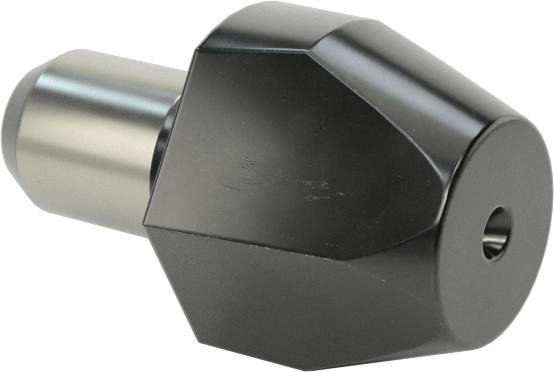

Yer Belirleme Pimi
12 mm Çap x 10 mm Yükseklik Elmas Başlık
₺3.216 Paket
2336A122
1'li paket
| Malzeme | Çelik |
| Yerleştirme Pimi Baş Tipi | Elmas |
| Başlık | |

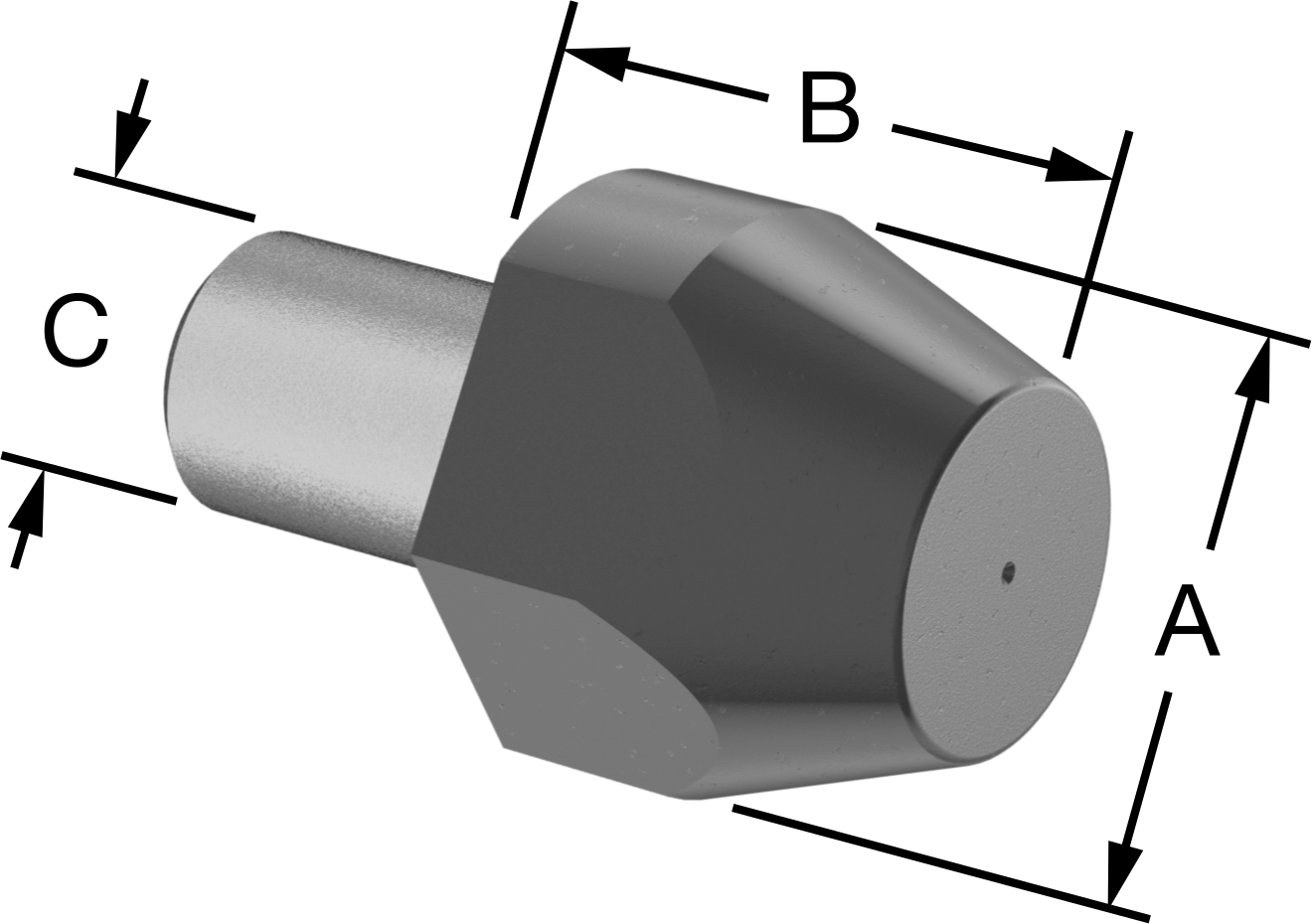

| Çap (A) | 12 mm |
| Yükseklik (B) | 10 mm |
| Uç Yüksekliği | 6 mm |
| Şaft Çapı (C) | 6 mm |
| Toplam Yükseklik | 19 mm |
| Tolerans | |
| Baş Çapı | -0.017 mm ila -0.006 mm |
| Şaft Çapı | 0.008 mm ila 0.016 mm |
| Sertlik | Rockwell C54 |
| Karşılanan Teknik Özellikler | DIN 6321 |
| Montaj Kalıcılığı | Kalıcı |
| Montaj Türü | Presle Takma |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu pimleri bir plakaya veya masaya takın ve hassas hizalama için iş parçasındaki deliklerle eşleştirin. Kalıcı kurulum için şaftı delinmiş deliğe bastırın.
Elmas Başlı—Elmas başlı iğneler, delik içinde yuvarlak başlı iğnelerden daha az temas yaparak yapışmayı ve sıkışmayı azaltırlar.
