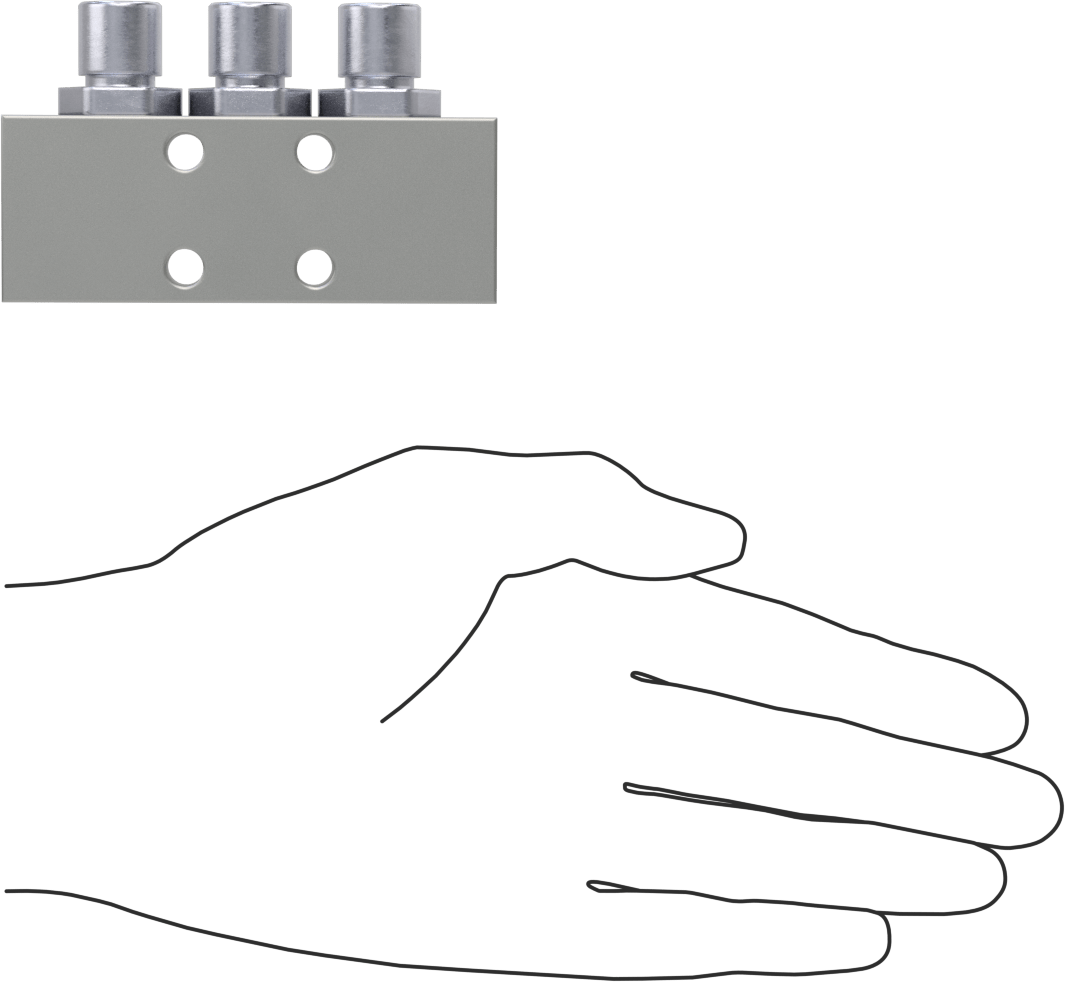

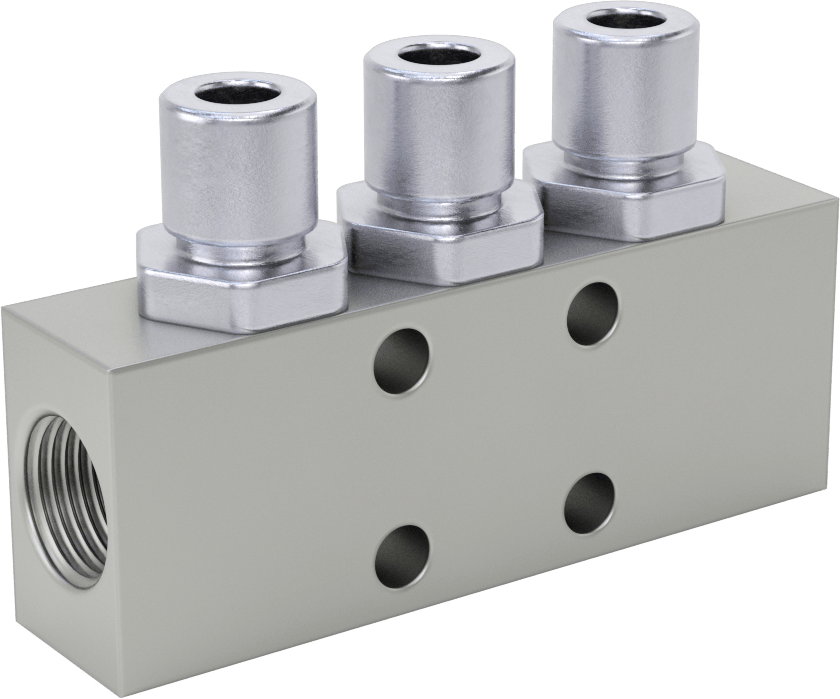

Nikel Kaplı Pirinç Bas-Bağlan Tüp Bağlantı Elemanı, Hava için

3 Çıkışlı Manifold, 3/8 NPT Dişi, 8 mm Boru Dış Çapı

Teknik Cizim

Şekil	Manifold
Tip	Adaptör
Kare Tırnak Boyutu için	Hava, Yağlanmış Hava
Giriş Sayısı	2
Boru Bağlantısı (Giriş)
Bağlantı Stili	Dişli
Cins	Dişi
Diş Tipi	NPT
Boru Çapı	3/80.95 cm
Çıkış Sayısı	3
Boru Bağlantısı (Çıkış)
Bağlantı Stili	Tak ve Bağlan
Tak-Çalıştır Tipi	Standart
Cins	Dişi
O-Ring Malzemesi	Buna-N Kauçuk
Kare Boru İç Genişliği için	8mm
Gövde Malzemesi	Eloksallı Alüminyum
Serbest Bırakma Türü	Manşon
Serbest Bırakma Manşonu Malzemesi	Nikel Kaplı Pirinç
Bağlantı Elemanı Malzemesi	Nikel Kaplı Pirinç
Maksimum Basınç	230 psi @ 72° F
Maksimum Vakum	28 inç Hg @ 72° F
Vakum Değeri	Standart
Sıcaklık Aralığı	0° ila 140° F
Uzunluk	85mm
Montaj Deliği Çapı	6.5 mm
Yığın Yönü için
Malzeme	Polietilen Plastik, Poliüretan Kauçuk
Sertlik Derecesi	Sert, Sert
Sertlik	Durometre 95A-60D
Montaj Türü	Vida Takma
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Almanya
Schedule B	741220.0000
ECCN	EAR99

Nikel kaplı pirinçten üretilen bu bağlantı parçaları, kaplamasız pirinç bağlantı parçalarına göre daha iyi korozyon direncine sahiptir. Anında bağlantı parçaları olarak da bilinen bu parçalar, boruya bir itme hareketiyle bağlanır ve iç kısımdaki kavrama halkası ile O-ring, boruyu sıkıca tutar. Bağlantıyı kesmek için, serbest bırakma halkasına veya manşona basın ve boruyu bağlantı parçasından çekin.

Serbest bırakma manşonlu bağlantı parçaları, serbest bırakma halkalı bağlantı parçalarına göre daha kolay sökülür, çünkü dikişsizdir ve kir ve kalıntı biriktirmez.

Kullanılmayan manifold deliklerini kapatmak için tapaları (ayrı satılır) kullanın.
