Saplı Fiş Ölçer
Sınıf x, Boyut 12,9550 mm ila 16,1290 mm
Choose a Go Plug Gauge Size between 12.9550 and 16.1290 in 0.0010 increments.
Choose a No-Go Plug Gauge Size between 12.9550 and 16.1290 in 0.0010 increments.
| Sınıf | X |
| Ölçü Tipi | Go, Giriş Yasaktır |
| Tapa Ölçüsü Seçin | 12.9550 mm ila 16.1290 mm |
| Artış | 0.001 mm |
| Go Tıkaç Ölçer Toleransı | 0 mm ila 0.001 mm |
| No-Go Tıkaç Kalıbı Boyut Toleransı | -0.001 mm ila 0 mm |
| Uzunluk | 7 1/2"19.05 cm |
| Yüzey Pürüzsüzlüğü (RMS) | 4 microinch |
| Sertlik | Rockwell C60 |
| Malzeme | Alet Çeliği |
| Sertifikasyon | NIST'e İzlenebilir Doğruluk Sertifikası |
| Özellikler | Kulp |
| İçerir | Burçlar |
| Karşılanan Teknik Özellikler | ASME B89.1.5 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 903180.8080 |
| ECCN | EAR99 |

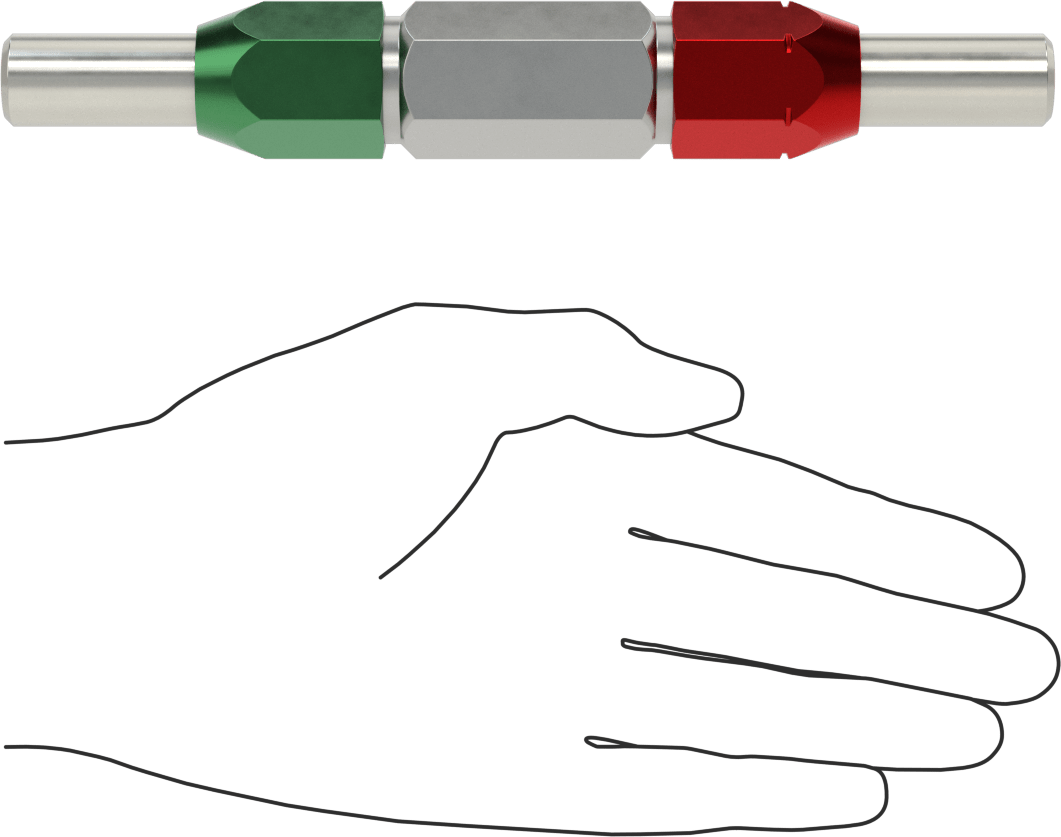

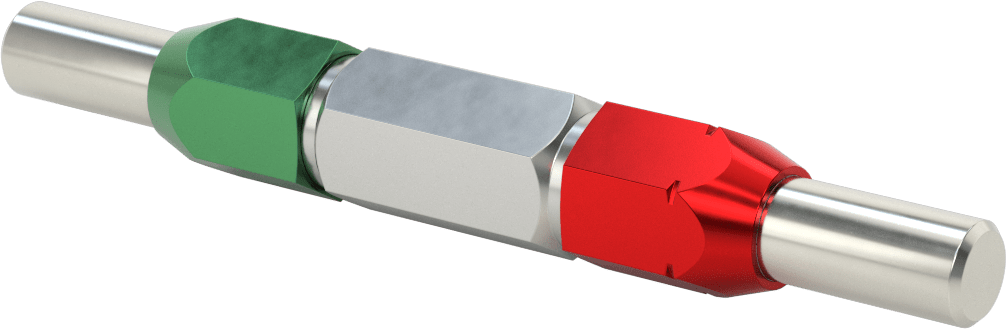

Aynı aletle “go” ve “no-go” ölçümleri yapın. Bu ölçü aletlerinin bir ucunda ‘go’ ölçer, diğer ucunda “no-go” ölçer ve burçlu bir tutamak bulunur. Delik boyutlarının ve derinliklerinin hassas “go/no-go” ölçümleri, delik konumunun ve mesafesinin kontrolü ve mikrometrelerin ayarlanması için kullanılırlar. Hepsi NIST'e göre izlenebilir bir doğruluk sertifikası ile birlikte gelir.
Go ölçer ucu ile minimum delik çapını, no-go ölçer ucu ile maksimum delik çapını kontrol edin. Go ölçer deliğe girerken no-go ölçer giremiyorsa, delik tolerans sınırları içindedir.
