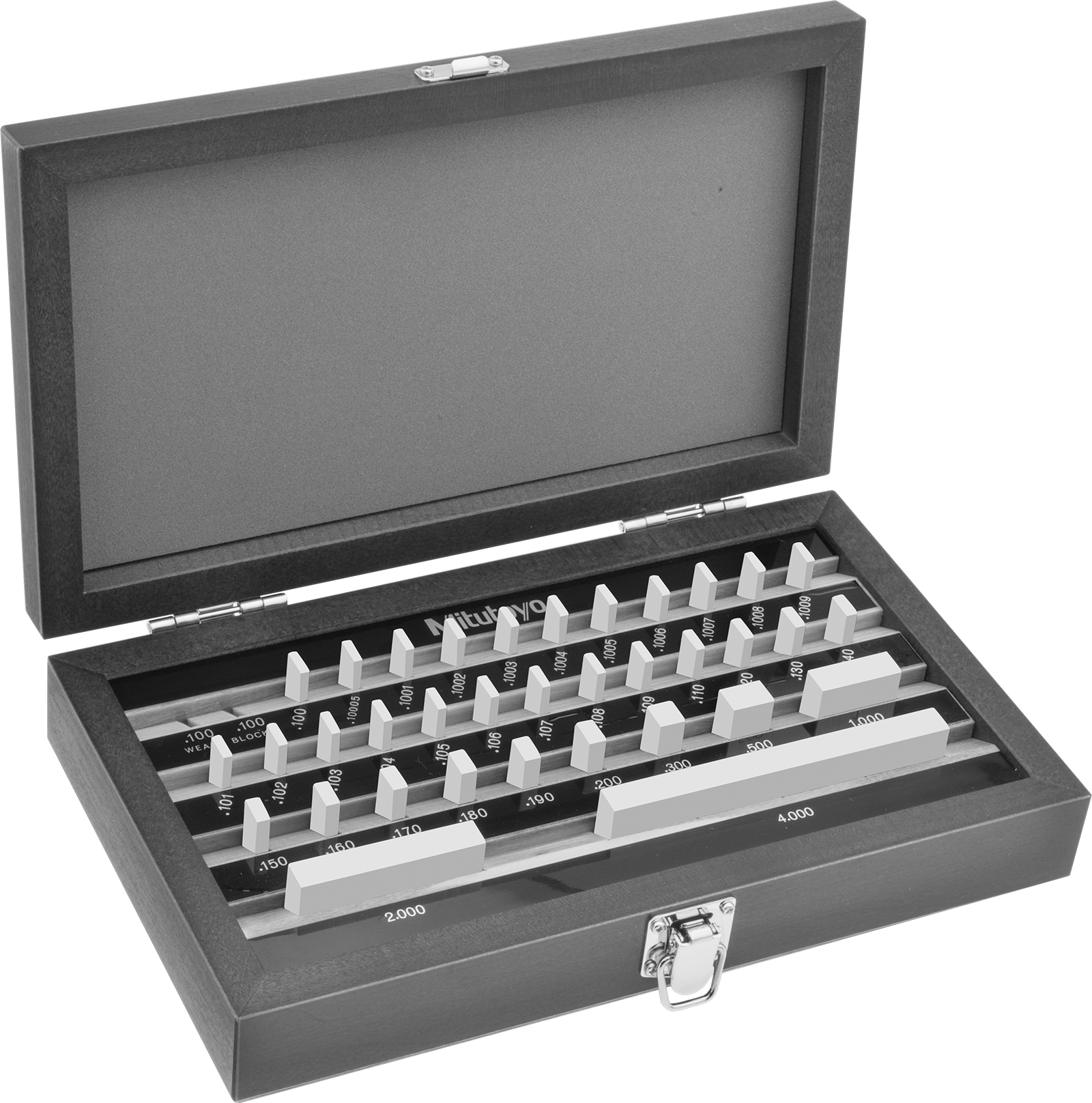

Mitutoyo Ölçü Bloğu Seti, NIST Sertifikalı
35 Parça, AS-1 Sınıfı, 516-315-26, Seramik
| Ölçü Birimleri | İnç |
| Kalınlık Bloğu Sınıfı | AS-1 |
| Parça Sayısı | 35 |
| Üretici Model Numarası | 516-315-26 |
| İçerir | Nine blocks in sizes 0.1001" to 0.1009" in 0.0001" increments Nine blocks in sizes 0.101" to 0.109" in 0.001" increments Nine blocks in sizes 0.110" to 0.190" in 0.01" increments One block each in sizes 0.500", 1.000", 2.000", and 4.000" One block in size 0.10005" Three blocks in sizes 0.100" to 0.300" in 0.1" increments |
| Malzeme | Seramik |
| Karşılanan Teknik Özellikler | ASME B89.1.9 |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Üretici | Mitutoyo |
| Şekil | Dikdörtgen |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu setlerdeki Mitutoyo ölçü bloklarını tek tek veya birlikte kullanarak hassas ölçümler yapın veya ölçüm aletlerinizi kalibre edin. Genellikle yerleşim planlarını işaretlemek, makine bileşenlerini hizalamak ve parçaların tolerans sınırları içinde olup olmadığını kontrol etmek için kullanılırlar. Hepsi, laboratuvarda kalibre edildiklerini ve sıkı toleransları karşıladıklarını onaylamak için NIST'e izlenebilir bir sertifika ile birlikte gelir. Bloklar, yeniden kalibrasyon için ayrı ayrı numaralandırılmıştır.
Birden fazla ölçü bloğunu bir ölçü bloğu tutuşunda (dahil değil) bir araya getirerek özel tekrarlanabilir bir ölçüm oluşturun. Ölçü bloğu kombinasyonlarınızın zamanla aşınmasını önlemek için her uçta aşınma blokları ekleyin (dahil değil).
Her blok, ASME B89.1.9'a göre bir sınıfa sahiptir. Sınıflar toleransa göre belirlenir; tolerans ne kadar küçükse, doğruluk o kadar yüksek olur.
AS-1 Sınıfı Kalibre Bloğu — AS-1 sınıfı kalibre blokları, biraz daha yüksek toleransa sahiptir. Bunlar, en yaygın kalibre bloğu sınıfıdır.
Seramik — Seramik bloklar, çelik bloklara göre aşınmaya ve korozyona karşı daha dayanıklıdır. Sıcaklık değiştiğinde genleşmez veya büzülmezler. Temiz odalarda kullanın — manyetik olmadıkları için demir veya toz tutmazlar.
