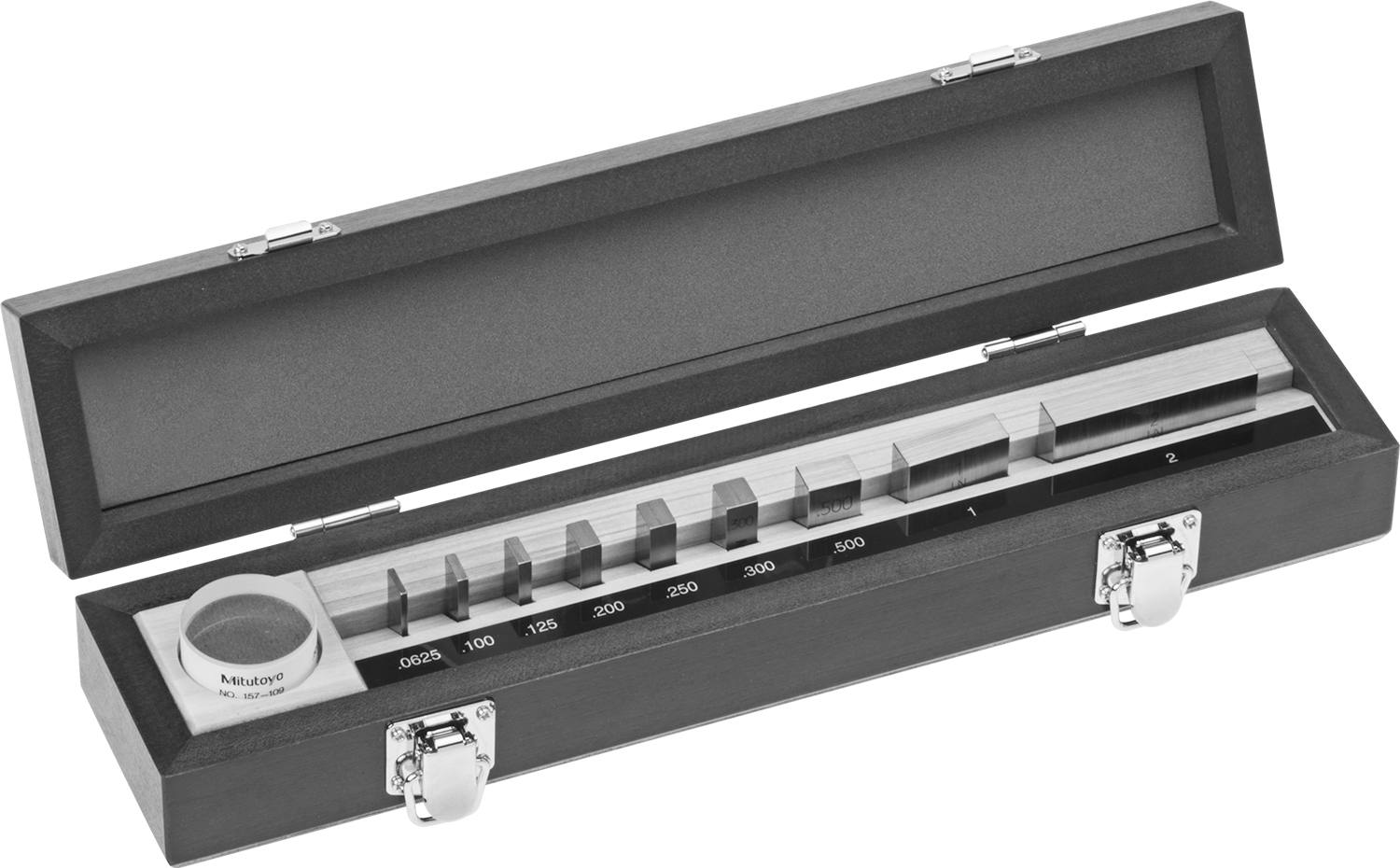

Mitutoyo Ölçü Bloğu Seti
Model #516-931-26, Optik Düzlüklu 9 Parça, AS-1 Sınıfı
| Ölçü Birimleri | İnç |
| Şekil | Dikdörtgen |
| Kalınlık Bloğu Sınıfı | AS-1 |
| Parça Sayısı | 9 |
| Üretici Model Numarası | 516-931-26 |
| İçerir | One block each in sizes 0.0625", 0.100", 0.125", 0.200", 0.250", 0.300", 0.500", 1.000", and 2.000" Optical Flat |
| Malzeme | Çelik |
| Sertifika Türü | NIST'e İzlenebilir Doğruluk Sertifikası |
| Üretici | Mitutoyo |
| Karşılanan Teknik Özellikler | ASME B89.1.9 |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu setlerdeki Mitutoyo ölçü bloklarını tek tek veya birlikte kullanarak hassas ölçümler yapın veya ölçüm aletlerinizi kalibre edin. Bu bloklar genellikle yerleşim planlarını işaretlemek, makine bileşenlerini hizalamak ve parçaların tolerans sınırları içinde olup olmadığını kontrol etmek için kullanılır. Tüm bloklar, boyutlarının tolerans sınırları içinde olduğunu belgeleyen bir uygunluk sertifikası içerir. Sertifikada ayrıca her bir bloğun ne zaman yeniden kalibre edilmesi gerektiği de belirtilir.
Özel ve tekrarlanabilir bir ölçüm oluşturmak için birden fazla kalibre bloğunu bir kalibre tutucusuna (ürüne dahil değildir) yerleştirin. Kalibre bloğu kombinasyonlarınızın her iki ucuna aşınma blokları (ürüne dahil değildir) ekleyerek zamanla aşınmalarını önleyin.
Her blok, ASME B89.1.9'a göre bir sınıfa sahiptir. Sınıflar toleransa göre belirlenir; tolerans ne kadar küçükse, doğruluk o kadar yüksek olur.
AS-1 Sınıfı Kalibre Bloğu — AS-1 sınıfı kalibre blokları, biraz daha yüksek toleransa sahiptir. Bunlar, en yaygın kalibre bloğu sınıfıdır.
Optik Düzlük — Optik düzlük içeren setler, kalınlık bloklarının aşınmasını kontrol etmek için cilalı bir cam disk ile birlikte gelir. Optik düzlüğü bloğun üzerine yerleştirin ve ortaya çıkan ışık desenine bakın — gördüğünüz çizgiler eğriyse, blok aşınmıştır.
Çelik—Çelik kalıplar, kalıp blokları için en yaygın tercihtir.
