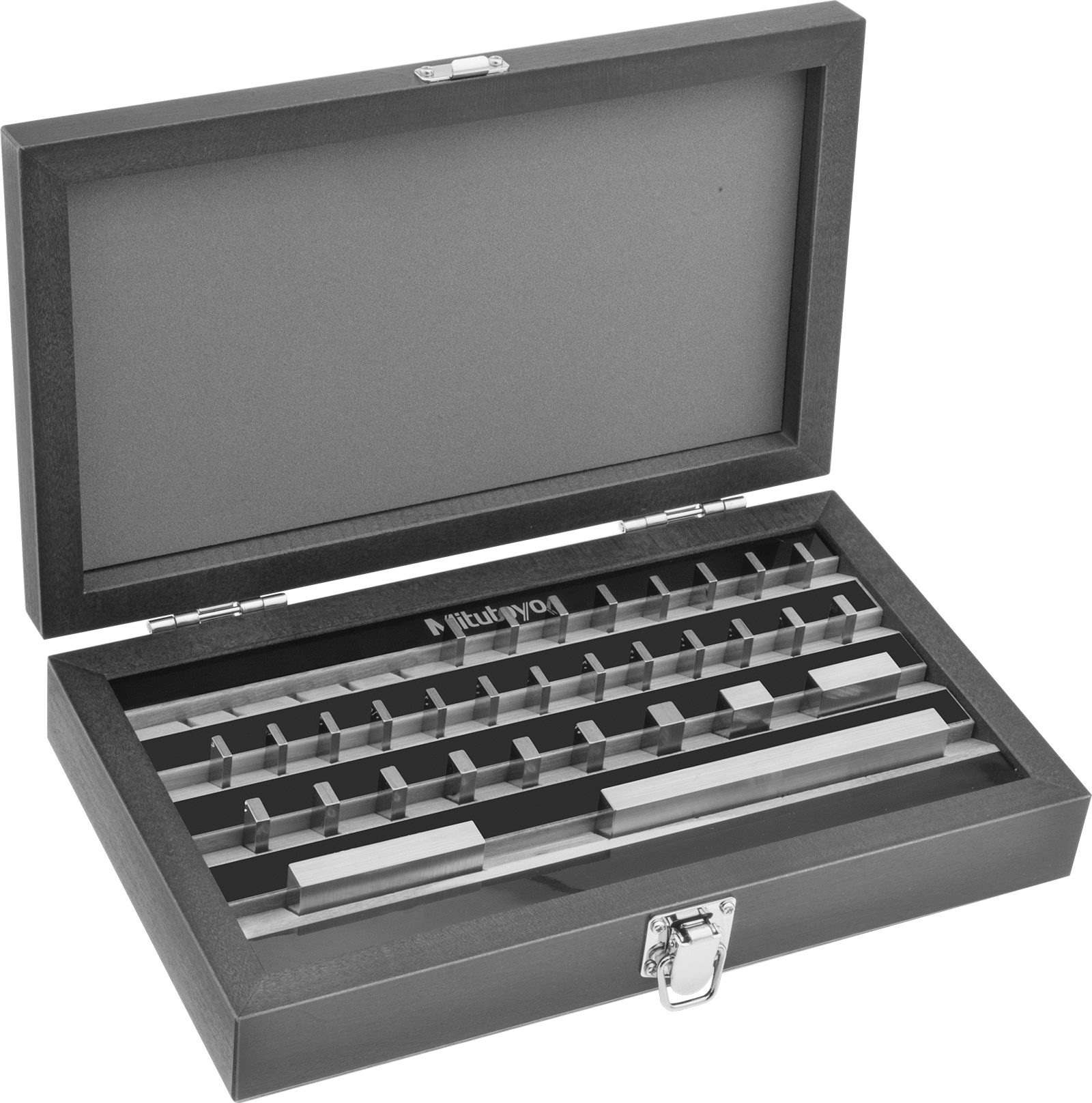

Mitutoyo Ölçü Bloğu Seti, Model Numarası 516-466-26
32 Kare Parça, Sınıf 0
| Ölçü Birimleri | Metrik |
| Şekil | Kare |
| Kalınlık Bloğu Sınıfı | 0 |
| Parça Sayısı | 32 |
| Üretici Model Numarası | 516-466-26 |
| İçerir | Nine blocks in sizes 1 to 9 mm in 1 mm increments Nine blocks in sizes 1.01 to 1.09 mm in 0.01 mm increments Nine blocks in sizes 1.1 to 1.9 mm in 0.1 mm increments One block in size 1.005 mm One block in size 60 mm Three blocks in sizes 10 to 30 mm in 10 mm increments |
| Malzeme | Çelik |
| Sertifika Türü | NIST'e İzlenebilir Doğruluk Sertifikası |
| Üretici | Mitutoyo |
| Karşılanan Teknik Özellikler | ASME B89.1.9 |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu setlerdeki Mitutoyo ölçü bloklarını tek tek veya birlikte kullanarak hassas ölçümler yapın veya ölçüm aletlerinizi kalibre edin. Bu bloklar genellikle yerleşim planlarını işaretlemek, makine bileşenlerini hizalamak ve parçaların tolerans sınırları içinde olup olmadığını kontrol etmek için kullanılır. Tüm bloklar, boyutlarının tolerans sınırları içinde olduğunu belgeleyen bir uygunluk sertifikası içerir. Sertifikada ayrıca her bir bloğun ne zaman yeniden kalibre edilmesi gerektiği de belirtilir.
Özel ve tekrarlanabilir bir ölçüm oluşturmak için birden fazla kalibre bloğunu bir kalibre tutucusuna (ürüne dahil değildir) yerleştirin. Kalibre bloğu kombinasyonlarınızın her iki ucuna aşınma blokları (ürüne dahil değildir) ekleyerek zamanla aşınmalarını önleyin.
Her blok, ASME B89.1.9'a göre bir sınıfa sahiptir. Sınıflar toleransa göre belirlenir; tolerans ne kadar küçükse, doğruluk o kadar yüksek olur.
Kare — Kare blokların ortasından geçen bir delik bulunur. Birden fazla kare bloğu üst üste istifleyin ve bir çubukla (dahil değildir) sabitleyin.
Sınıf 0 Ölçü Bloğu—Sınıf 0 ölçü blokları en hassas ürünlerimizdir. Mikrometreler ve kumpaslar gibi hassas ölçüm aletlerinin doğru okumalar yaptığını doğrulamaya yardımcı olurlar.
Çelik—Çelik kalıplar, kalıp blokları için en yaygın tercihtir.
