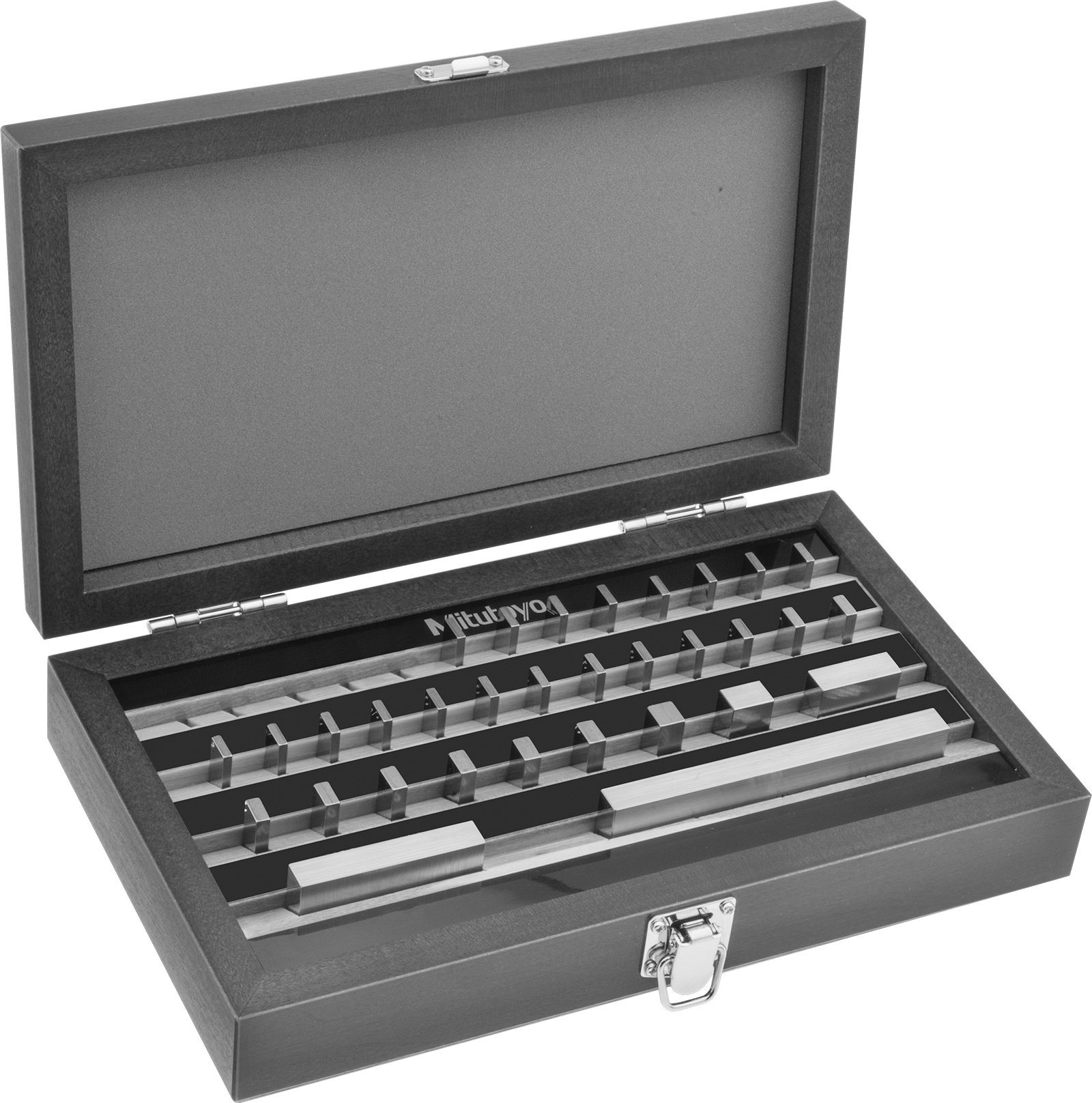

Mitutoyo Ölçü Bloğu Seti, Model Numarası 516-451-26
76 Kare Parça, AS-1 Sınıfı
| Ölçü Birimleri | Metrik |
| Şekil | Kare |
| Kalınlık Bloğu Sınıfı | AS-1 |
| Parça Sayısı | 76 |
| Üretici Model Numarası | 516-451-26 |
| İçerir | 19 blocks in sizes 0.5 to 9.5 mm in 0.5 mm increments 49 blocks in sizes 1.01 to 1.49 mm in 0.01 mm increments Four blocks in sizes 10 to 40 mm in 10 mm increments One block in size 1.005 mm Three blocks in sizes 50 to 100 mm in 25 mm increments |
| Malzeme | Çelik |
| Sertifika Türü | NIST'e İzlenebilir Doğruluk Sertifikası |
| Üretici | Mitutoyo |
| Karşılanan Teknik Özellikler | ASME B89.1.9 |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu setlerdeki Mitutoyo ölçü bloklarını tek tek veya birlikte kullanarak hassas ölçümler yapın veya ölçüm aletlerinizi kalibre edin. Bu bloklar genellikle yerleşim planlarını işaretlemek, makine bileşenlerini hizalamak ve parçaların tolerans sınırları içinde olup olmadığını kontrol etmek için kullanılır. Tüm bloklar, boyutlarının tolerans sınırları içinde olduğunu belgeleyen bir uygunluk sertifikası içerir. Sertifikada ayrıca her bir bloğun ne zaman yeniden kalibre edilmesi gerektiği de belirtilir.
Özel ve tekrarlanabilir bir ölçüm oluşturmak için birden fazla kalibre bloğunu bir kalibre tutucusuna (ürüne dahil değildir) yerleştirin. Kalibre bloğu kombinasyonlarınızın her iki ucuna aşınma blokları (ürüne dahil değildir) ekleyerek zamanla aşınmalarını önleyin.
Her blok, ASME B89.1.9'a göre bir sınıfa sahiptir. Sınıflar toleransa göre belirlenir; tolerans ne kadar küçükse, doğruluk o kadar yüksek olur.
Kare — Kare blokların ortasından geçen bir delik bulunur. Birden fazla kare bloğu üst üste istifleyin ve bir çubukla (dahil değildir) sabitleyin.
AS-1 Sınıfı Kalibre Bloğu — AS-1 sınıfı kalibre blokları, biraz daha yüksek toleransa sahiptir. Bunlar, en yaygın kalibre bloğu sınıfıdır.
Çelik—Çelik kalıplar, kalıp blokları için en yaygın tercihtir.
