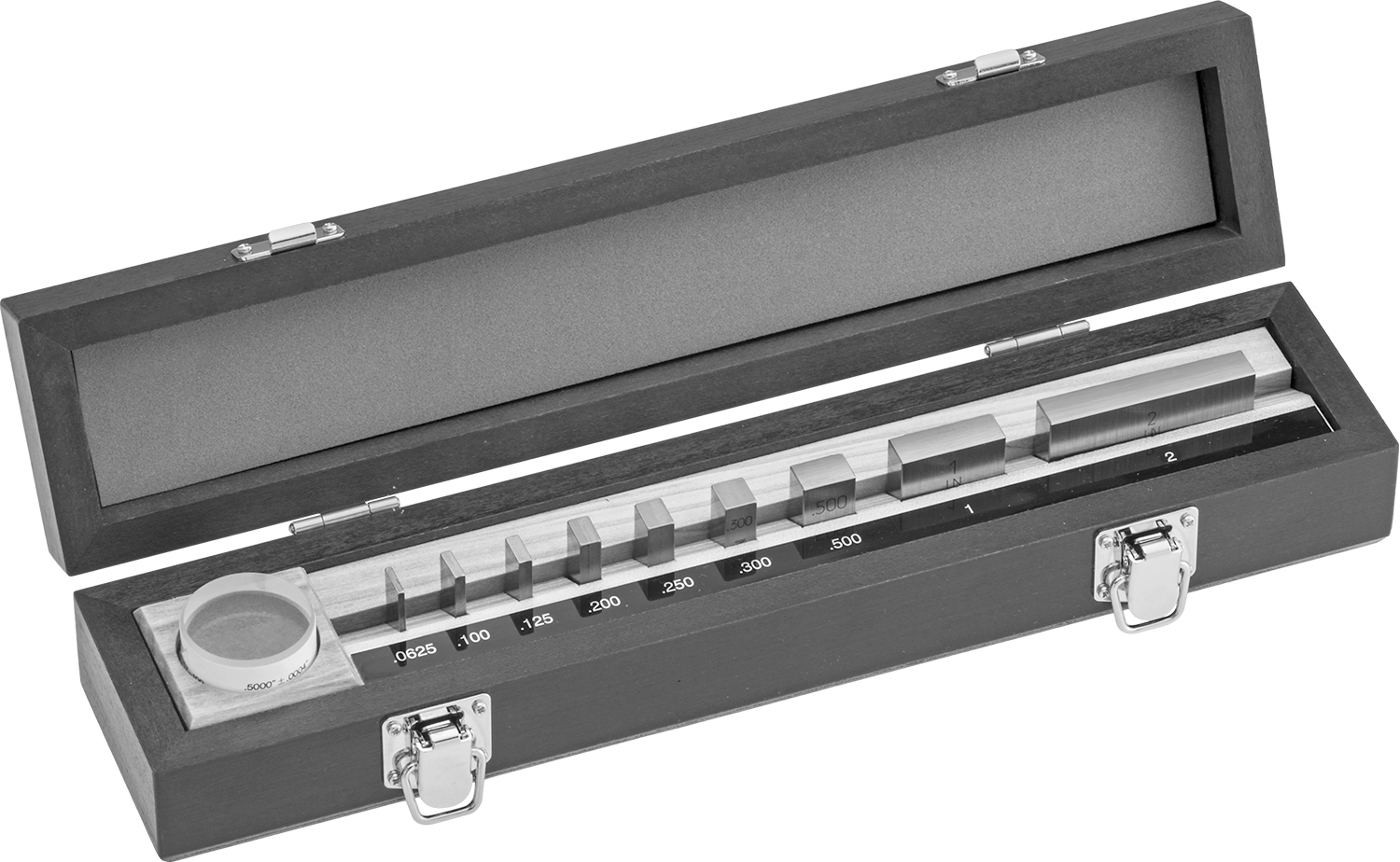

Mitutoyo Ölçü Bloğu Seti, Model Numarası 516-930-26

Bu setlerdeki Mitutoyo ölçü bloklarını tek tek veya birlikte kullanarak hassas ölçümler yapın veya ölçüm aletlerinizi kalibre edin. Bu bloklar genellikle yerleşim planlarını işaretlemek, makine bileşenlerini hizalamak ve parçaların tolerans sınırları içinde olup olmadığını kontrol etmek için kullanılır. Tüm bloklar, boyutlarının tolerans sınırları içinde olduğunu belgeleyen bir uygunluk sertifikası içerir. Sertifikada ayrıca her bir bloğun ne zaman yeniden kalibre edilmesi gerektiği de belirtilir.

Özel ve tekrarlanabilir bir ölçüm oluşturmak için birden fazla kalibre bloğunu bir kalibre tutucusuna (ürüne dahil değildir) yerleştirin. Kalibre bloğu kombinasyonlarınızın her iki ucuna aşınma blokları (ürüne dahil değildir) ekleyerek zamanla aşınmalarını önleyin.

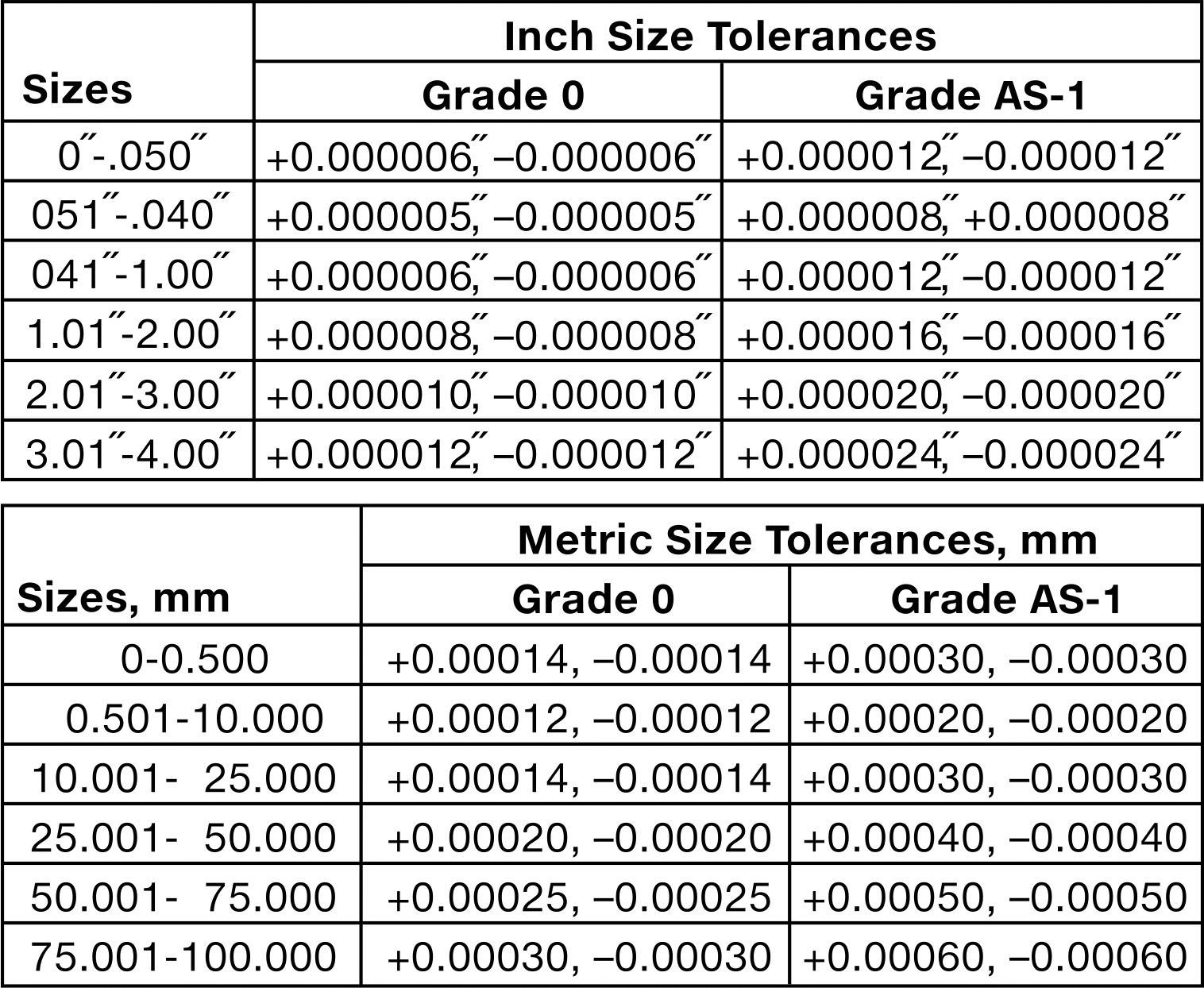

Her blok, ASME B89.1.9'a göre bir sınıfa sahiptir. Sınıflar toleransa göre belirlenir; tolerans ne kadar küçükse, doğruluk o kadar yüksek olur.

Sınıf 0 Ölçü Bloğu—Sınıf 0 ölçü blokları en hassas ürünlerimizdir. Mikrometreler ve kumpaslar gibi hassas ölçüm aletlerinin doğru okumalar yaptığını doğrulamaya yardımcı olurlar.

Optik Düzlük — Optik düzlük içeren setler, kalınlık bloklarının aşınmasını kontrol etmek için cilalı bir cam disk ile birlikte gelir. Optik düzlüğü bloğun üzerine yerleştirin ve ortaya çıkan ışık desenine bakın — gördüğünüz çizgiler eğriyse, blok aşınmıştır.

Çelik—Çelik kalıplar, kalıp blokları için en yaygın tercihtir.
