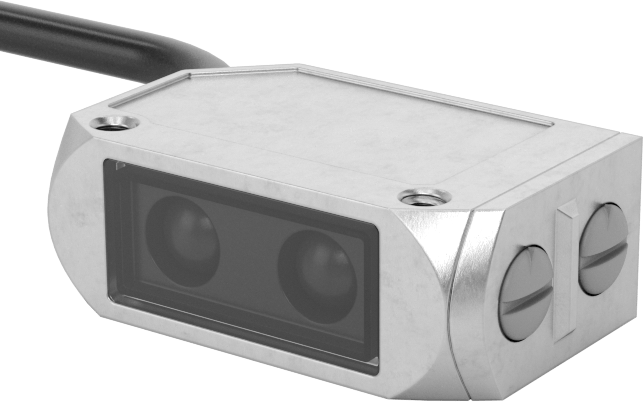

Zorlu Ortamlar İçin Fotoelektrik Anahtar

Tel Uçlu, Reflektör, PNP Çıkışı

Teknik Cizim

Anahtar Tipi	Temassız
Sensör Türü	Fotoelektrik
Işık Hüzmünün Frekansı	Görünür
Işık Hüzmeli Tip	LED
Sensör Tipi	Yansıtıcı
Işık Hüzmü Anahtarının Çalışması	Nesne Yokken Açık, Nesne Varken Açık
Maksimum Algılama Mesafesi	16ft.
Giriş Gerilimi	10V DC-30V DC
Akım Çıkışı	100mA
Sinyal Çıkış Türü	PNP
Elektrik Bağlantısı Tipi	Sabit Kablolama
Tel Bağlantı Tipi	Tel Uçları
Tel Çıkış Sayısı	3
Uzunluk	13/16"2.06 cm
Yükseklik	1 3/8"3.49 cm
Genişlik	1/2"1.27 cm
Gövde Malzemesi	Paslanmaz Çelik
Özellikler	Renge Duyarlı
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Deliği Sayısı	2
Montaj Deliği Çapı	0.13"0.33 cm
Tel Ucu Kalınlığı	23
Tel Ucu Rengi	Siyah, Mavi, Kahverengi
Kablo Uç Uzunluğu	6 1/2 ft.
Kablo Dış Çapı	0.16"0.41 cm
Kablo Rengi	Siyah
Kablo Dış Yalıtım Malzemesi	PVC Plastik
Sıcaklık Aralığı	15° ila 175° F
Çevre	Yıkama, Yüksek Sıcaklıkta Yıkama, Geçici Daldırma
Çevre Derecelendirmesi	IP65, IP68, IP69K
Karşılanan Teknik Özellikler	UL Listed, CE İşareti, EN 60947-5-2
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 34 - Sermet bazlı trimmer potansiyometre elemanlarındaki kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Singapur
Schedule B	853650.7000
ECCN	EAR99

IP69K sınıfı olan bu anahtarlar, yüksek basınçlı ve yüksek sıcaklıklı yıkamalara dayanabilir. Yüksek hızda hareket eden bir ışık demeti ile bir nesnenin varlığını veya yokluğunu algılar ve PNP veya NPN sinyal çıkışı üretir. Değiştireceğiniz bir anahtarın sinyal çıkışını belirlemek için Yakınlık ve Fotoelektrik Anahtarlar için Test Cihazlarını (dahil değildir) kullanın.

IP67 ve IP68 sınıfı anahtarlar, geçici daldırmaya karşı korunur.

Reflektörlü anahtarlar, bir nesne anahtar ile reflektör arasından geçerek ışın demetini kesintiye uğrattığında bunu algılar. Doğrudan algılama anahtarlarına göre daha uzun algılama mesafesine sahiptirler.

Renkten etkilenmeyen anahtarlar, koyu ve açık renkli nesneler için aynı algılama mesafesine sahiptir.
