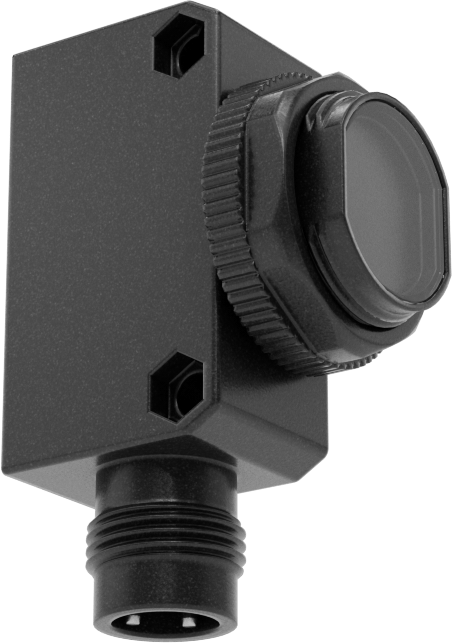

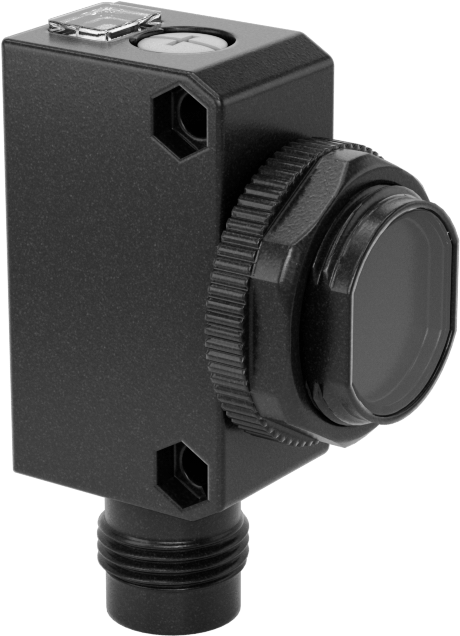

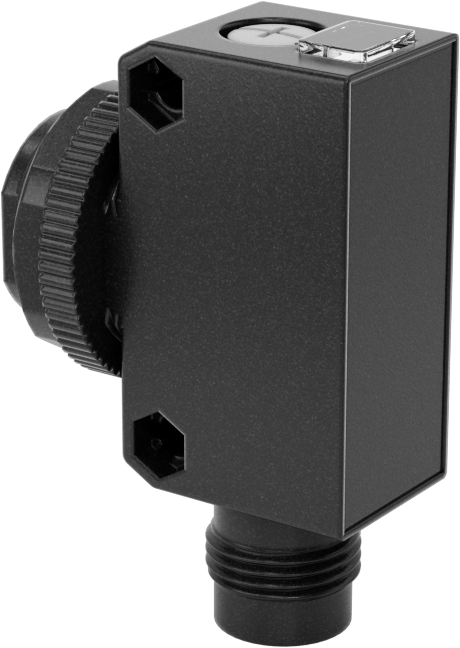

Zorlu Ortamlar İçin Fotoelektrik Anahtar

4 Kutuplu M12 Konektör, Ayarlanabilir Doğrudan Algılama, 4" (10.16 cm) Maksimum Menzil, PNP

Teknik Çizim

Anahtar Tipi	Temassız
Sensör Türü	Fotoelektrik
Işık Hüzmünün Frekansı	Görünür
Işık Hüzmeli Tip	LED
Sensör Tipi	Doğrudan Algılama
Işık Hüzmü Anahtarının Çalışması	Nesne Yokken Açık, Nesne Varken Açık
Işık Hüzmünün Ayarlanabilirliği	Ayarlanabilir
Maksimum Algılama Mesafesi	4"10.16 cm
Giriş Gerilimi	10V DC-30V DC
Akım Çıkışı	100mA
Sinyal Çıkış Türü	PNP
Elektrik Bağlantısı Tipi	Tapa
Fiş Tipi	4 Kutuplu Mikro M12
Uzunluk	1 1/4"3.17 cm
Yükseklik	1 3/8"3.49 cm
Genişlik	5/8"1.59 cm
Çap	18 mm
Gövde Malzemesi	Plastik
Montaj Dişi Boyutu	M18
Montaj Dişi Aralığı	1 mm
Montaj Dişi Tipi	Metrik
Dahil Edilen Montaj Bağlantı Elemanları	Evet
Montaj Deliği Sayısı	2
Montaj Deliği Çapı	0.13"0.33 cm
Sıcaklık Aralığı	-10° ila 130° F
Çevre	Yıkama, Yüksek Sıcaklıkta Yıkama, Geçici Daldırma
Çevre Derecelendirmesi	IP67, IP69K
Karşılanan Teknik Özellikler	UL Onaylı Bileşen, C-UL Onaylı Bileşen, CE İşareti
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Çin Halk Cumhuriyeti
Schedule B	853650.7000
ECCN	EAR99

IP69K sınıfı olan bu anahtarlar, yüksek basınçlı ve yüksek sıcaklıklı yıkamalara dayanabilir. Yüksek hızda hareket eden bir ışık demeti ile bir nesnenin varlığını veya yokluğunu algılar ve PNP veya NPN sinyal çıkışı üretir. Değiştireceğiniz bir anahtarın sinyal çıkışını belirlemek için Yakınlık ve Fotoelektrik Anahtarlar için Test Cihazlarını (dahil değildir) kullanın.

IP67 ve IP68 sınıfı anahtarlar, geçici daldırmaya karşı korunur.

Doğrudan algılama anahtarları, ışık nesneden geri yansıdığında nesneleri algılar. Verici ve alıcı aynı muhafaza içindedir, bu sayede dar alanlara sığarlar.

Ayarlanabilir anahtarlar, parlak veya yarı saydam nesneleri daha iyi algılayabilmek için ışık demetinin yoğunluğunu artırabilir.

Fişli anahtarlar, soketli kablolara (ayrı satılır) bağlanarak anahtarı hızlı bir şekilde takıp çıkarmanızı sağlar.
