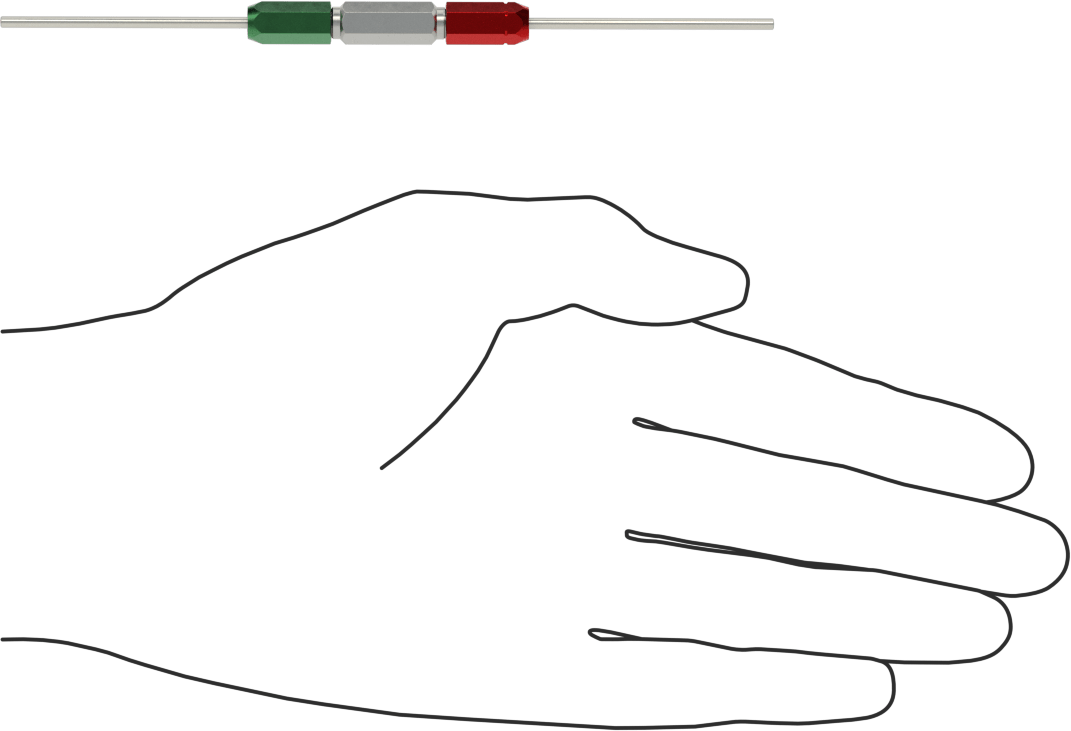

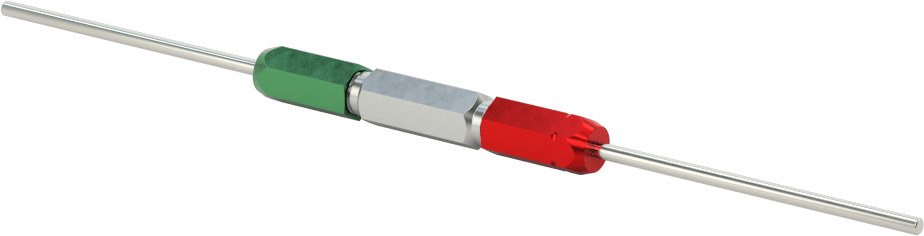

Sınıf Z Saplı Tıkaç Ölçer
Sınıf Z, 0,2200 mm ila 1,9100 mm arası boyutlar
Choose a Go Plug Gauge Size between 0.2200 and 1.9100 in 0.0100 increments.
Choose a No-Go Plug Gauge Size between 0.2200 and 1.9100 in 0.0100 increments.
| Sınıf | Z |
| Ölçü Tipi | Go, Giriş Yasaktır |
| Tapa Ölçüsü Seçin | 0.2200 mm ila 1.9100 mm |
| Artış | 0.01 mm |
| Go Tıkaç Ölçer Toleransı | 0 mm ila 0.0025 mm |
| No-Go Tıkaç Kalıbı Boyut Toleransı | -0.0025 mm ila 0 mm |
| Uzunluk | 5 1/4"13.33 cm |
| Yüzey Pürüzsüzlüğü (RMS) | 8 microinch |
| Sertlik | Rockwell C60 |
| Malzeme | Alet Çeliği |
| Sertifikasyon | NIST'e İzlenebilir Doğruluk Sertifikası |
| Özellikler | Kulp |
| İçerir | Burçlar |
| Karşılanan Teknik Özellikler | ASME B89.1.5 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 903180.8080 |
| ECCN | EAR99 |
Aynı aletle “go” ve “no-go” ölçümleri yapın. Bu ölçü aletlerinin bir ucunda ‘go’ ölçer, diğer ucunda “no-go” ölçer ve burçlu bir tutamak bulunur. Delik boyutlarının ve derinliklerinin hassas “go/no-go” ölçümleri, delik konumunun ve mesafesinin kontrolü ve mikrometrelerin ayarlanması için kullanılırlar. Hepsi NIST'e göre izlenebilir bir doğruluk sertifikası ile birlikte gelir.
Go ölçer ucu ile minimum delik çapını, no-go ölçer ucu ile maksimum delik çapını kontrol edin. Go ölçer deliğe girerken no-go ölçer giremiyorsa, delik tolerans sınırları içindedir.
