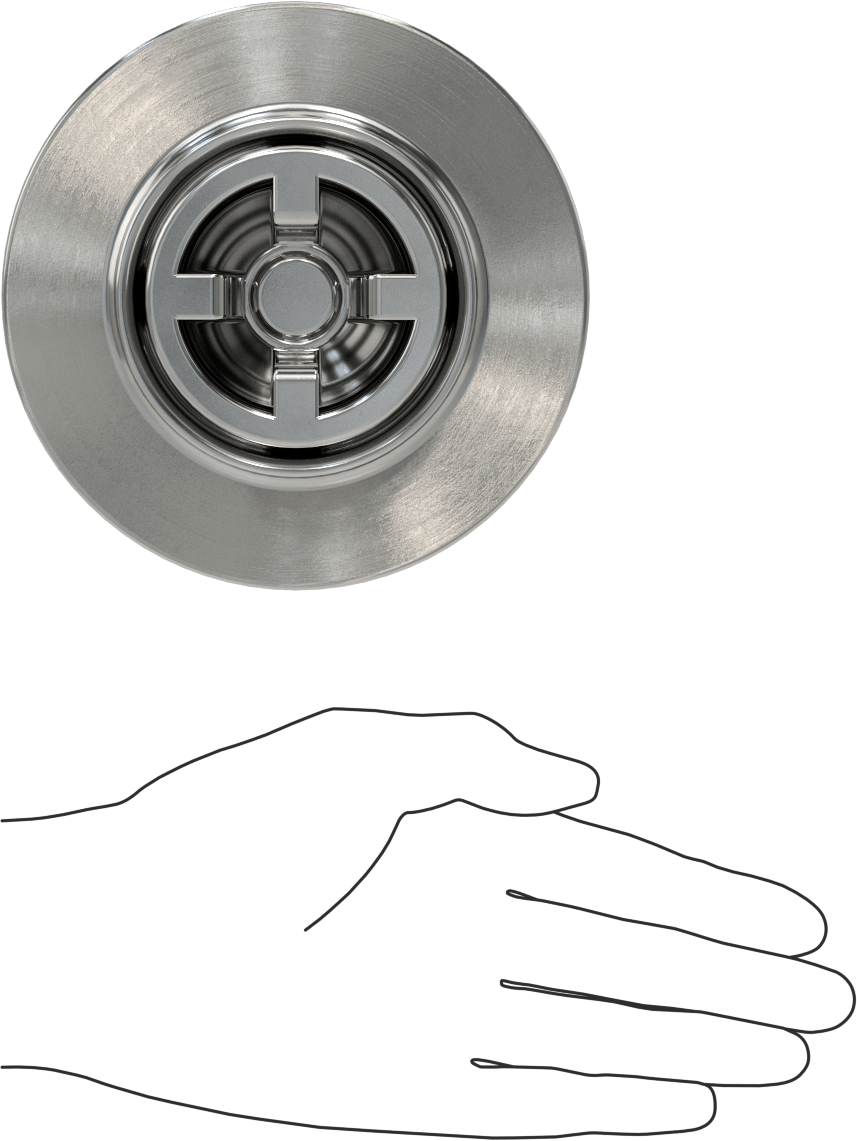

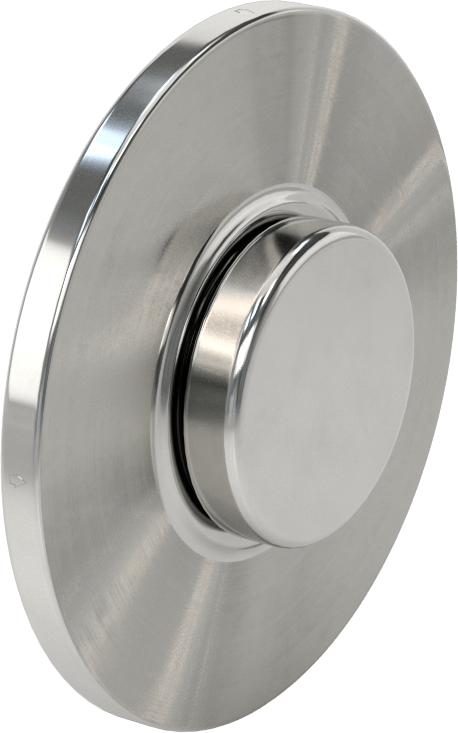

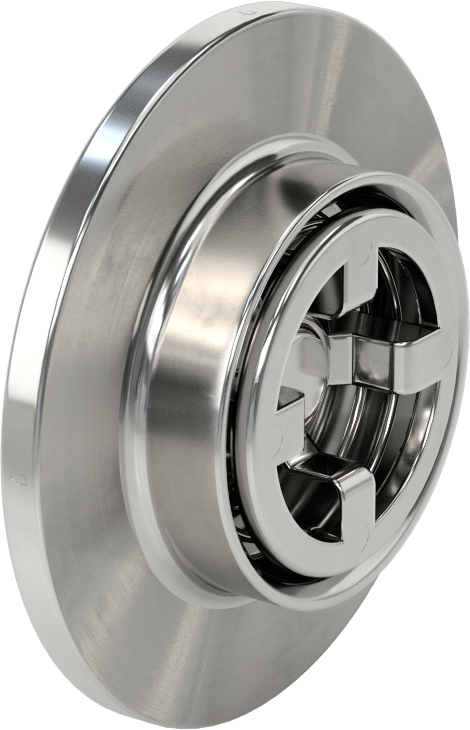

Kompakt Flanş Montajlı Çek Valf
3 Boru Boyutu
₺63.594 Paket
1969N18
1'li paket
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Çek valf Tipi | Yaylı Piston |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Giriş | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Çıkış | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Boru Çapı | 37.62 cm |
| Akış Katsayısı (Cv) | 89 |
| Sıcaklıktaki Maksimum Basınç | 720 psi @ 100° F |
| Minimum Açma Basıncı | 0.5 psi0.03 bar |
| Sıcaklık Aralığı | -10° F ila 400° F |
| Uç-Uç Uzunluğu | 5/16"0.79 cm |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Flanş Sınıfı İçin | 150, 300 |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Su, Xenon |
| Piston Malzemesi | 316 Paslanmaz Çelik |
| Yay Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Viton® Floroelastomer |
| Çalıştırma | Basınç, Vakum |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Sabun Çözeltileri, Su, Xenon, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon) |
| Orta | Klor, Etilen Glikol, İzopropil Alkol, Metanol (Metil Alkol), İçme Suyu, Tuzlu Su, Sülfürik Asit, Toluen (Metilbenzen), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon) |
| Yetersiz | Aseton, Amonyak, Karbondioksit, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metil Etil Keton (MEK), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Tipi | Ek Parça |
| Şekil | Düz |
| Valf İşlevi | Geri Akış Önleme |
| Valf Tipi | Kontrol |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 2B999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848130.2090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Standart flanş montajlı çek valflerin uçtan uca uzunluğunun yarısından daha kısa olan bu valfler, boşluğu sınırlı boru hatlarındaki ANSI flanşları arasına monte edilebilir. ANSI flanşları ayrı olarak satılır. Valfler, akışı tek yönde sağlamak için açılır ve akış durduğunda veya tersine döndüğünde kapanır. Tüm valfler, mükemmel korozyon direnci için 316 paslanmaz çelik gövdeye sahiptir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
