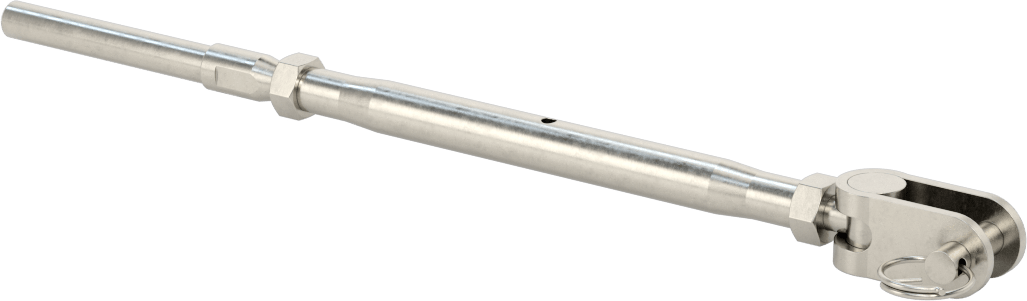

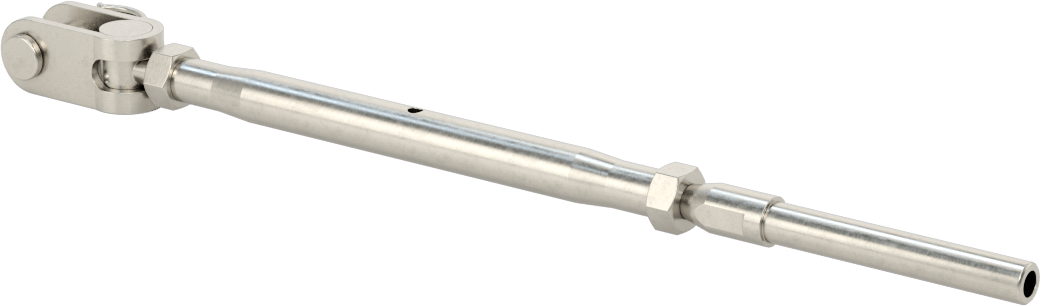

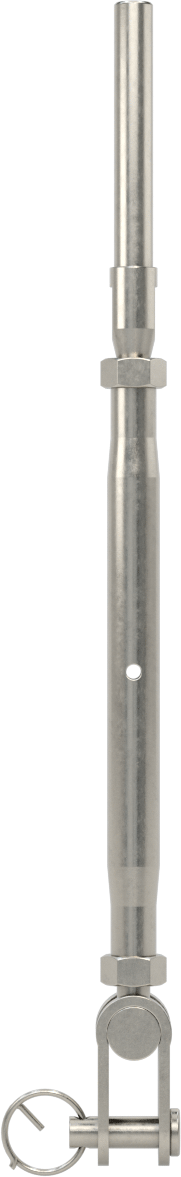

Kapalı Gövdeli Çatal-Tel Halat Gerdirme, Kaldırma Amaçlı Değildir

3/16" (0.48 cm) Çaplı Tel Halat için

Teknik Çizim

Gövde Malzemesi	316 Paslanmaz Çelik
Uç Bağlantı Elemanı
Malzeme	316 Paslanmaz Çelik
Tip	Çatal × Tel Halat
Halat Kapasitesi Ayar Katsayısı	60%
Geri çekilmiş uzunluk	8 3/16"20.80 cm
Maksimum Ayar	3 15/16"10.00 cm
Uzatılmış Uzunluk	12 1/8"30.80 cm
Çatal Pimi
Çap	1/4"0.64 cm
Kapatma Tipi	Çatal Halka
Çatal İç Genişliği	3/8"0.95 cm
Tel Halat İçin
Çap	3/16"0.48 cm
Yapı	1 × 19 Telli Çekirdek 7 × 7 IWRC 7 × 7 Telli Çekirdek 7 × 19 IWRC 7 × 19 Telli Çekirdek
Tel Halat Bağlantı Elemanı Tipi	Sıkıştırma Tutacağı
Diş Boyutu	1/4"-200.64 cm
Uygulama	Kaldırma Amaçlı Değildir
Gövde Stili	Kapalı
Çatal Hareketi	180° Pivot
Gerdirme Teli Tipi	Tel Halata Bağlanan Çatal
Menşe Ülke	Tayvan
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	732690.8695
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Hafif hizmet uygulamalarında tel halatlarla kullanılmak üzere tasarlanan bu gergi somunları, dişleri hasara ve kirden koruyan kapalı bir gövdeye sahiptir. Bu kapalı gövde, aynı zamanda bu gergi somunlarının ince bir profile sahip olduğu ve dar alanlara sığdığı anlamına gelir. Sıkıştırma tutma bağlantı parçaları, el ile sıkma bağlantı parçaları olarak da bilinir. 316 paslanmaz çelikten üretilen bu ürünler, kimyasallara ve tuzlu suya karşı mükemmel dirence sahiptir.

Tel halatı takmak için, ince şaft duvarını bir el aleti ile sıkıştırın.

Uyarı: Maksimum tutma gücü elde etmek için gergi somunları halat çapına uygun olmalı ve doğru şekilde takılmalıdır. Kullanmadan önce tüm montajların gerekli mukavemetini test edin. Kaplama kaldırılmadıkça kaplamalı halatla kullanmayın.

Not: Listelenen kapasiteler yalnızca düz veya sıralı çekme için geçerlidir.
