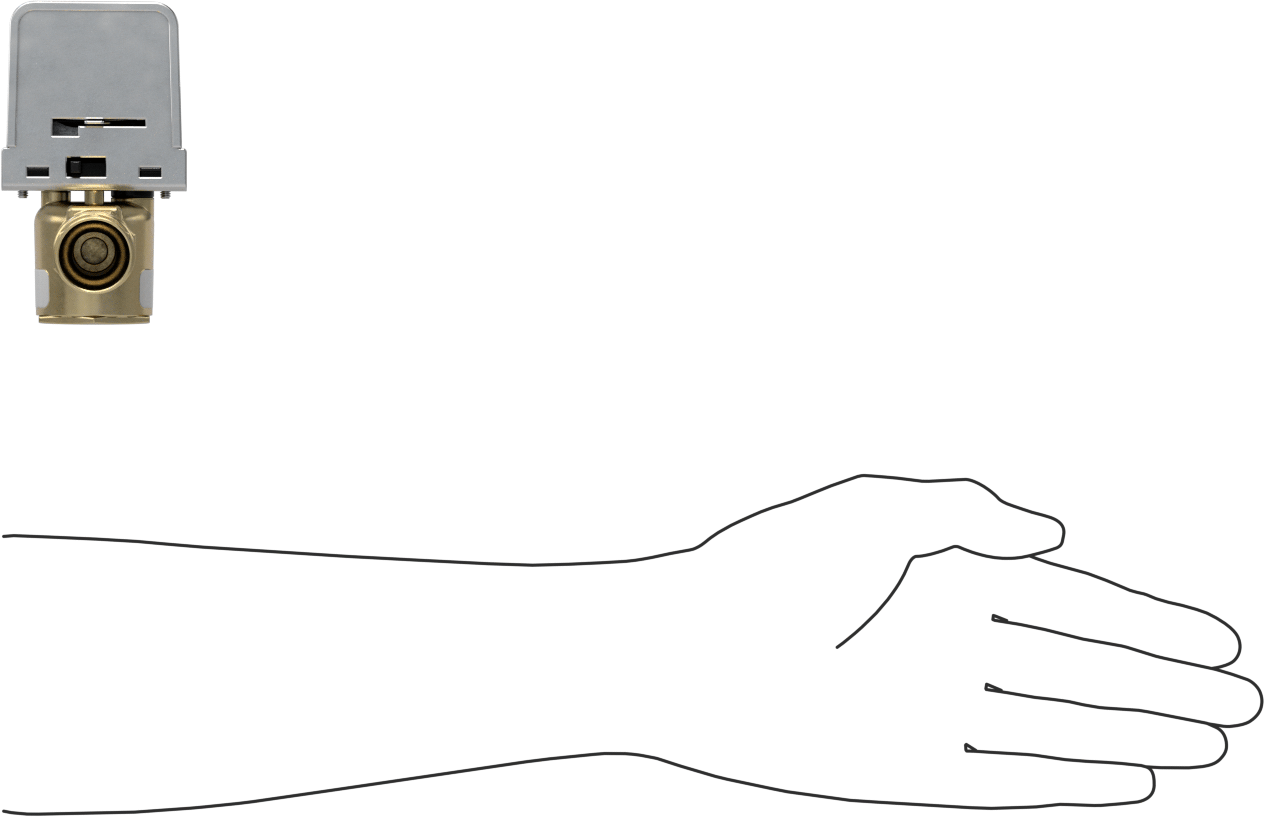

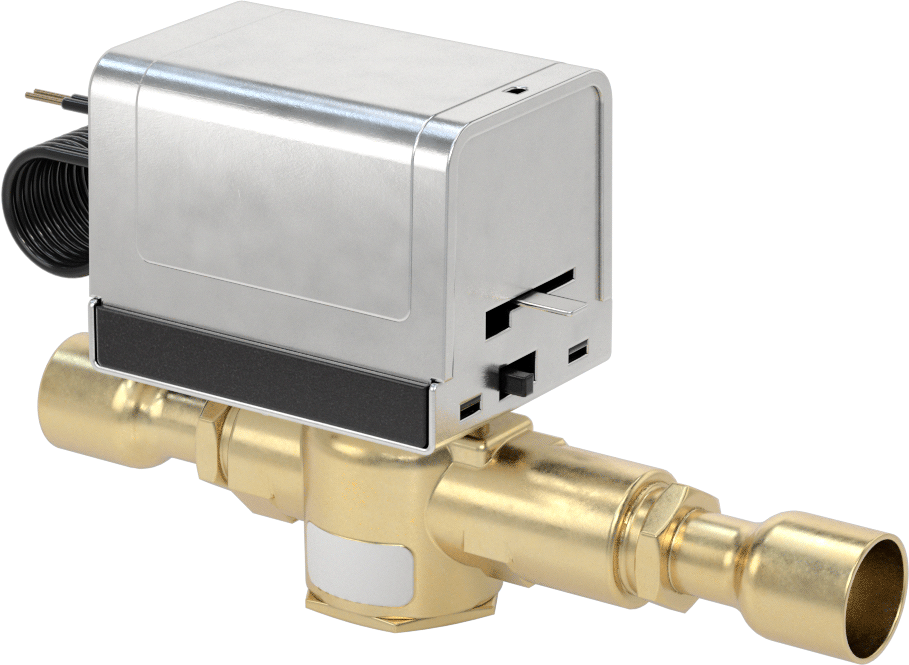

Motor Tahrikli Açma/Kapama Vanası, Lehimli Bağlantı Parçaları
24V AC, 7/8" (2.22 cm) Boru Dış Çapı için
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Birlikte Kullanım | Su, Buhar |
| Bağlantı Noktası Türü | Standart |
| Bağlantı Tipi | Boru |
| Boru Dış Çapı için | 7/8"2.22 cm |
| Bakır Boru Boyutu için | 3/4 |
| Bağlantı Stili | Lehim Bağlantısı |
| Akış Katsayısı (Cv) | 4 |
| Maksimum Basınç | 300 psi @ 250° F |
| Maksimum Buhar Basıncı | 15 psi @ 250° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 9 sec. |
| Sıcaklık Aralığı | 35° ila 250° F |
| Aktüatör Sıcaklık Aralığı | -40° ila 160° F |
| Gerilim | 24V AC |
| Frekans | 50 Hz, 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Koltuk Malzemesi | Pirinç |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 3 1/2"8.89 cm |
| Vana Genişliği | 1 9/16"3.97 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 3 11/16"9.37 cm |
| Aktüatör Genişliği | 2 3/8"6.03 cm |
| Toplam | |
| Uzunluk | 3 11/16"9.37 cm |
| Yükseklik | 4 1/4"10.79 cm |
| Genişlik | 2 3/8"6.03 cm |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Dış Mekan Kullanımı için | Hayır |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Karşılanan Teknik Özellikler | C-UL Listeli; UL Listed |
| Kimyasal Direnç (Mükemmel) | Buhar, Su |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Kanada veya Meksika |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9025 |
| ECCN | EAR99 |
Bakır boruyu bu vanalardaki lehim bağlantı parçalarına kaydırın ve güçlü, kalıcı bir bağlantı için kaynak yapın. Genellikle ısıtma ve soğutma sistemlerinde uzaktan açma/kapama kontrolü için kullanılırlar. Hepsi, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Çalıştırılmadıkları sürece normalde kapalıdırlar. Hepsi standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
