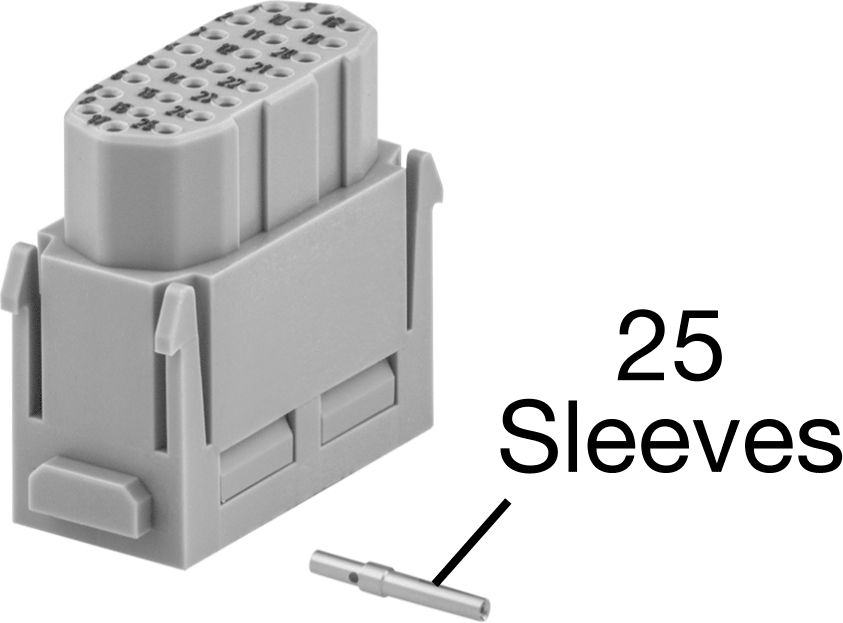

Mandallı Sinyal/Güç/Kontrol Konektörü
Bilgisayar Soket Eklentisi, Sıkma, DB25 Bağlantısı
| Mandırlı Konektör Ek Parçası Tipi | Bilgisayar |
| Bileşen | Ek Parça |
| Tel Bağlantısı | Tel Girişi |
| Tel Bağlantı Yöntemi | Sıkma |
| Elektrik Konektörü Bileşeni | Dudak |
| Bilgisayar Bağlantı Tipi | DB25 |
| Kutup Sayısı | 25 |
| Gerilim | 600V AC/600V DC |
| Akım | 4 amp |
| AWG İçin | 23, 22, 21, 20 |
| Çerçeve Yuvası Sayısı İçin | 1 |
| Maksimum Sıcaklık | 124°C |
| Dahil Edilen Manşon Sayısı | 25 |
| Sertifikasyon | C-UL Onaylı Bileşen, UL Onaylı Bileşen |
| Elektrik Bağlantısı | Kilitli Konektör |
| Uygulama | Çok amaçlı |
| Renk | Gri |
| Cins | Dişi |
| Uç Malzemesi | Polikarbonat |
| Performans | Modüler Yapılandırılabilir |
| Şekil | Düz |
| Sinyal Türü | Kontrol, Veri, Güç |
| Manşon Malzemesi | Altın Kaplama Bakır |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853890.7080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | 4A/6,5A Ekler için Konumlandırıcı |
| 4A/6,5A Ekler için Cırcırlı Sıkma Aleti | |
| 4A/6,5A Ek Parçaları için Takma/Çıkarma Aleti |
Güç, USB, bilgisayar ve basınçlı hava uçlarını birleştirerek sinyal, güç ve veri ileten bir konektör oluşturun. Tam bir konektör için bir kapak, bir taban, iki çerçeve ve çerçevedeki her yuva için bir erkek ve bir dişi uç gerekir. Çerçeveler kapak ve tabana oturur, uçlar ise çerçeveye geçme şeklinde takılır. Gerekli yuva sayısına göre bileşenleri seçin. Montajı tamamlanan konektörler, kir, yıkama ve yağ/soğutma sıvısı damlamasına karşı koruma için NEMA 4X, 12 ve IP65 sınıfındadır.
4A/6,5A Ek Parçalar için Konumlandırıcı — Sıkma işlemi sırasında pimleri ve manşonları doğru yükseklikte tutmak için konumlandırıcıları sıkma aletleriyle birlikte kullanın.
4A/6,5A Ekler için Cırcırlı Sıkma Aleti—Sıkma konektörleri için kablo montajında sıkma aletleri gereklidir. Her sıkma işleminde doğru basıncın uygulanmasını sağlamak için cırcırlıdırlar.
4A/6,5A Uçlar için Takma/Çıkarma Aleti — Takma/Çıkarma aletleri, DB25 uçlarının kurulumunu kolaylaştırır.
