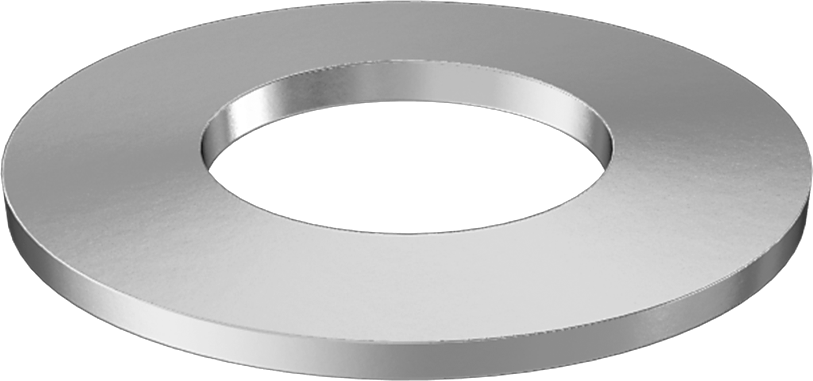

Mil. Spec. Belleville Disk Yayı
3/32" (0.24 cm) Mil Çapı için, 0,0100 inç Kalınlık
| Mil Çapı İçin | 3/32"0.24 cm |
| ID | 0.093"0.24 cm |
| Dış Çap | 0.187"0.47 cm |
| Kalınlık | 0.01"0.03 cm |
| Yükseklik | 0.015"0.04 cm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.013"0.03 cm |
| Çalışma Yükünde Sapma | 0.002"0.01 cm |
| Çalışma yükü | 16 lb. |
| Düz Yük | 27 lbf |
| Malzeme | 17-7 PH Paslanmaz Çelik |
| Askeri Spesifikasyon | MIL-W-12133/2-093 |
| Disk Yay Tipi | Konik |
| Performans | Yüksek Yük, Korozyona Dayanıklı, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Malzeme ve yapı açısından sıkı ABD askeri standartlarına göre üretilmiş ve test edilmiştir. Bu disk yaylar, ürün yelpazemizdeki en güçlü yaylardan bazılarıdır. Yaylı kilit pullarından farklı olarak, basınçları azaldığında tekrar tekrar orijinal yüksekliklerine geri dönerler. Yaygın olarak Belleville disk yayları olarak bilinir.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Korozyona Dayanıklı Paslanmaz Çelik — Neme veya temizlik solüsyonlarında bulunan amonyak gibi hafif kimyasallara maruz kaldığında korozyona uğramaz. Bu yaylar çelik yaylara göre daha kolay sıkışır, ancak o kadar güçlü değildir.
