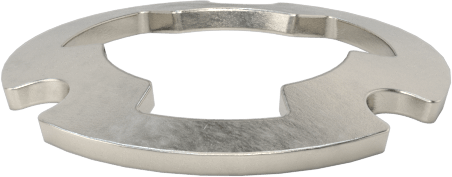

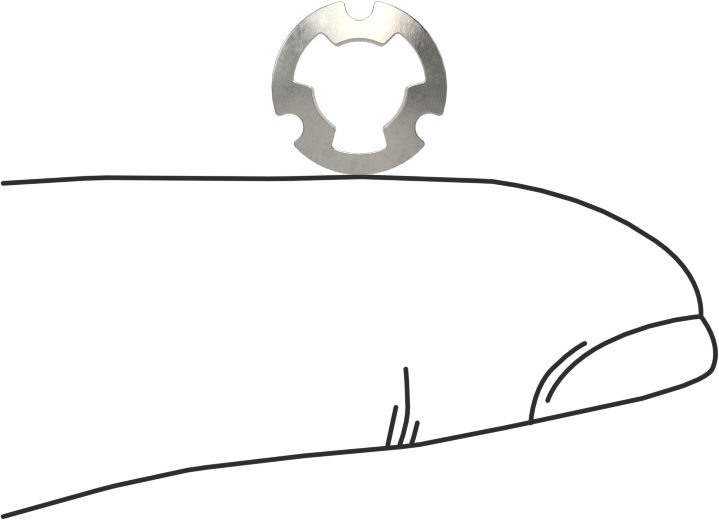

Çentikli Disk Yay
0,190" (0.48 cm) Mil Çapı için, 0,0200 inç Kalınlık
| Mil Çapı İçin | 0.19"0.48 cm |
| ID | 0.195"0.50 cm |
| Dış Çap | 0.375"0.95 cm |
| Kalınlık | 0.02"0.05 cm |
| Yükseklik | 0.041"0.10 cm |
| Çalışma Yükünde Sıkıştırılmış Yükseklik | 0.025"0.06 cm |
| Çalışma Yükünde Sapma | 0.016"0.04 cm |
| Çalışma yükü | 56 lb. |
| Düz Yük | 90 lbf |
| Malzeme | 17-7 PH Paslanmaz Çelik |
| Disk Yay Tipi | Konik, Çentikli |
| Performans | Yüksek Yük, Ekstra Esnek, Korozyona Dayanıklı, İstiflenebilir |
| Yay Tipi | Disk |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Brezilya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732090.5060 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kolayca esneyen iç çentiklere sahip bu yaylar, standart konik disk yayların iki katından fazla sıkışır. Yaylı kilit pullarının aksine, gevşetildiğinde tekrar tekrar orijinal yüksekliğine geri dönerler.
Çalışma yükünü veya sapmayı artırmak için birden fazla yayı üst üste yerleştirin. İç içe geçmiş bir yığın çalışma yükünü artırır; ters çevrilmiş bir yığın ise sapmayı artırır. İç içe geçmiş ve ters çevrilmiş bir yığında hem yük hem de sapma artar. Orijinal çalışma yükünü veya sapmayı (yapılandırmanıza bağlı olarak) yayların sayısıyla çarpın ve yeni toplam değeri bulun.
Korozyona Dayanıklı Paslanmaz Çelik — Neme veya temizlik solüsyonlarında bulunan amonyak gibi hafif kimyasallara maruz kaldığında korozyona uğramaz. Bu yaylar çelik yaylara göre daha kolay sıkışır, ancak o kadar güçlü değildir.
