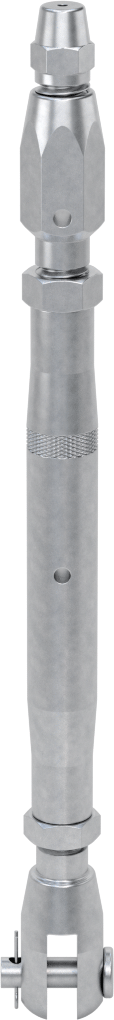

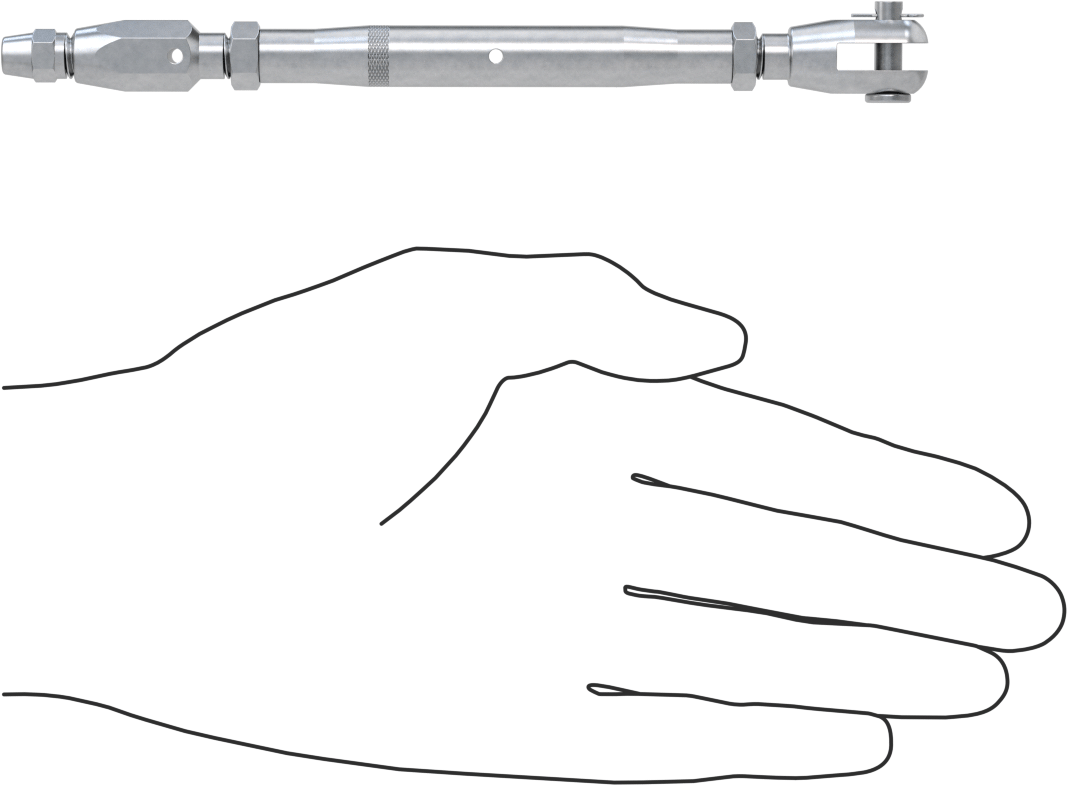

Kapalı Gövdeli Çatal-Tel Halat Gerdirme, Kaldırma için, Çelik
90 lbs. Kapasite
| Gövde | |
| Malzeme | Çelik |
| Stil | Kapalı |
| Uç Bağlantı Elemanı | |
| Malzeme | Çelik |
| Tip | Çatal × Tel Halat |
| Ağırlık Kapasitesi | 90 lb. |
| Geri çekilmiş uzunluk | 6 5/16"16.03 cm |
| Maksimum Ayar | 2 1/2"6.35 cm |
| Uzatılmış Uzunluk | 8 13/16"22.38 cm |
| Çatal Pimi | |
| Çap | 3/16"0.48 cm |
| Kapatma Yöntemi | Çatal Pim |
| Çatal İç Genişliği | 3/16"0.48 cm |
| Diş Boyutu | 10-32 |
| Tel Halat İçin | |
| Çap | 1/16"0.16 cm |
| Yapı | 6 × 7 Fiber Core 6 × 19 IWRC 6 × 19 Fiber Core 6 × 26 IWRC 6 × 37 IWRC 7 × 7 Strand Core 7 × 19 IWRC 7 × 19 Strand Core |
| Tel Halat Bağlantı Elemanı Tipi | Tapa Kilidi |
| Karşılanan Teknik Özellikler | ASME B30.26 |
| Uygulama | Kaldırma için |
| Çatal Hareketi | Sert |
| Güvenlik Faktörü | 5:1 |
| Ölçü Birimleri | İnç |
| Gerdirme Teli Tipi | Tel Halata Bağlanan Çatal |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bu gergi somunlarını tel halatlı kaldırma uygulamalarında kullanın. Kapalı gövdeleri, dişleri hasar ve kirden korumakla kalmaz, aynı zamanda bu gergi somunlarını dar alanlara sığacak kadar ince tutar.
Takmak için, tel halatın ucunu bir marlin çivisi ile yıpratın ve soketi tapaya vidalayın. Gerdirme gövdesindeki kontrol deliğinden tel telleri görüyorsanız, tel halatın sabitlendiğini anlarsınız. Tapayı tel halatın ucuna çakarken tel halatı desteklemek için bir montaj kiti (dahil değildir) kullanın.
Uyarı: Maksimum tutma gücü elde etmek için gergi somunları halat çapına uygun olmalı ve doğru şekilde takılmalıdır. Kullanmadan önce tüm montajların gerekli mukavemetini test edin. Kaplama kaldırılmadıkça kaplamalı halatla kullanmayın.
Not: Listelenen kapasiteler sadece dikey kaldırma içindir.
