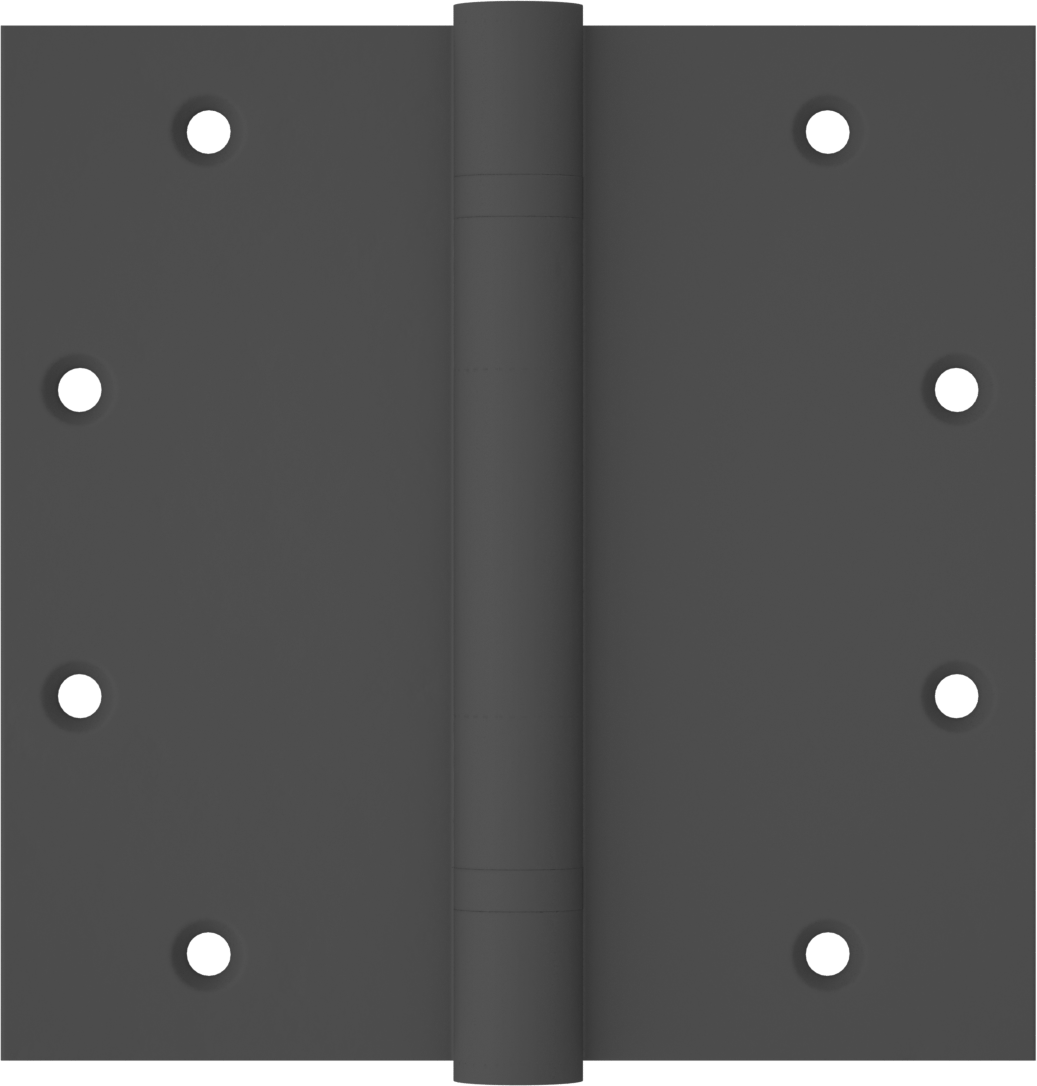

Gömme Montajlı Giriş Kapısı Şablonu Menteşesi, Astarlı Çelik

5“ x 2-1/2” Kapı Kanadı

Teknik Çizim

Montaj Konumu	Gömme
Menteşe Montaj Deliği Düzeni	Şablon
Rulmanlı	Evet
Malzeme	Astarlanmış Çelik
Pim Tipi	Çıkarılabilir
Kapı Kanadı
Yükseklik	5"12.70 cm
Genişlik	2 1/2"6.35 cm
Çerçeve Kanadı
Yükseklik	5"12.70 cm
Genişlik	2 1/2"6.35 cm
Toplam Genişlik	5"12.70 cm
Ağırlık Kapasitesi	175 lb.
Hareket Aralığı	180°
Pim Malzemesi	Çelik
Montaj Delikleri
Delikler	Delikli
Adet	8
Dahil Edilen Bağlantı Elemanları	Evet
Vida Boyutu	No. 12
Stil	Gömme
Karşılanan Teknik Özellikler	ANSI/BHMA A156.7
Kapı Montaj Konumu	Sol Taraf, Sağ Taraf
Özellikler	Gizli Rulmanlar
Kapı Malzemesi İçin	Metal, Ahşap
Kapı Tipi İçin	Entry
Menteşe Tipi	Uç
Yaprak Kalınlığı	0.145"0.37 cm
Montaj Türü	Vida Takma
Açma/Kapama Hareketi	Serbestçe Açılır/Kapanır
Performans	Bakım Gerektirmeyen
Pim Çapı	21/64"0.83 cm
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	830210.4030
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Yoğun olarak kullanılan kapıların yağlama zahmeti olmadan sorunsuz ve sessiz bir şekilde açılıp kapanmasını sağlayın. Bu menteşeler, sürtünmeyi azaltmak ve uzun ömür sağlamak için kapalı kendinden yağlamalı yataklara sahiptir. Vida delikleri, mevcut kapı ve çerçevenize uyacak şekilde standartlaştırılmış yarım ay şeklinde düzenlenmiştir. Menteşe kanatlarını gömme montaj için kesiklere (zıvana) yerleştirin. Bu menteşeler, kapı kapatıcı olsun ya da olmasın çalışır.

Astarlanmış Çelik — Üzerine astar uygulanmış menteşelerle boyama işine bir adım önde başlayın.

Çıkarılabilir Pim — Ayarlamalar yapmak veya ekipmana erişmek için ara sıra çıkarmanız gereken kapılar için.
