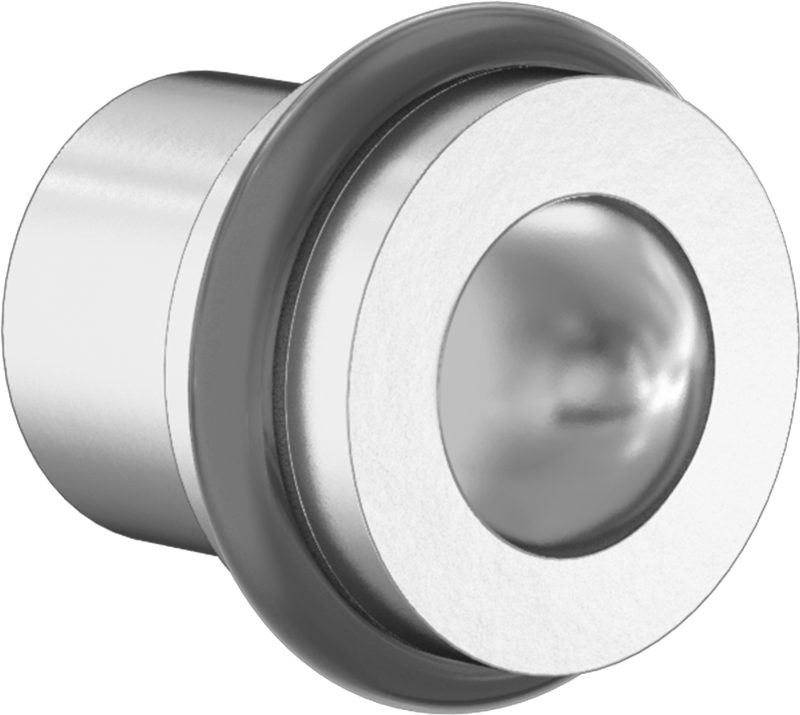

Sıkı Tutuşlu Top Uçlu Yaylı Piston
0,158" (0.40 cm) Gövde Çapı
| Burun | |
| Uzatılmış Uzunluk | 0.032"0.08 cm |
| Çap | 0.118"0.30 cm |
| Malzeme | 18-8 Paslanmaz Çelik |
| Tip | Bilye |
| Profil | Flanşlı |
| Uç Kuvveti | |
| Uzatılmış | 0.7 lbf |
| Sıkıştırılmış | 1.6 lbf |
| Gövde | |
| Çap | 0.158"0.40 cm |
| Çap Toleransı | -0.004" ila 0.000"0.01 cm / 0.00 cm |

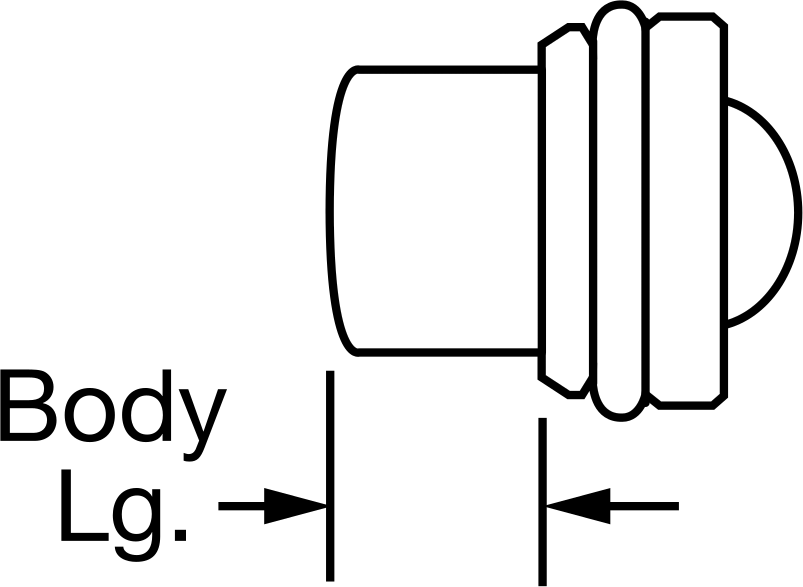

| Uzunluk | 0.11"0.28 cm |
| Malzeme | 18-8 Paslanmaz Çelik |
| Flanş | |
| Kalınlık | 3/32"0.24 cm |
| Çap | 3/16"0.48 cm |
| O-Ring | |
| Sıcaklık | -20° F ila 210° F |
| Malzeme | Buna-N |
| Sıkıştırma Türü | Vida Kilidi Olmadan |
| Montaj Türü | Presle Takma |
| Performans | Korozyona Dayanıklı, Sıkı Tutuş |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu yaylı pistonlar, baş üstü ve dikey uygulamalarda bile dişsiz delikleri kavrayarak yerçekimine meydan okur. Pistonun yerinde sağlam bir şekilde kalmasını sağlamak için deliğin kenarlarına baskı uygulayan bir O-ringe sahiptirler. Yaylı bilye, bir parça üzerine baskı uygulandığında sıkışır ve ardından parçayı yerinde tutmak için bir çentiğe veya oluğa fırlar. Bu yaylı pistonları, dikey konveyör sistemlerinde parçaları tutmak ve baş üstü makinelerde ek parçaları kilitlemek için kullanın.
Flanşlı Profil — Burun kısmı güçlü bir kuvvet altında sıkıştığında, flanşlı gövde yaylı pistonun delikten geriye doğru kaymasını engeller. Ayrıca, ayarlamalar yapmak için pistonu dışarı çekebilmenizi sağlayan bir tutma çıkıntısı görevi de görür.
18-8 Paslanmaz Çelik Burun — Islak ve dış mekan ortamları için ideal olan 18-8 paslanmaz çelik, paslanmaya karşı dayanıklıdır. Çoğu iş için yeterince sağlamdır, ancak gerilime ve titreşime çelik kadar iyi dayanamaz.
