Hidrolik Silindir, NFPA MS 4 Montaj Şeması

1-1/2" (3.81 cm) Delik Çapı, 12" (30.48 cm) Strok Uzunluğu

Hydraulic Cylinder
₺117.690 Paket
1351T9
1'li paket

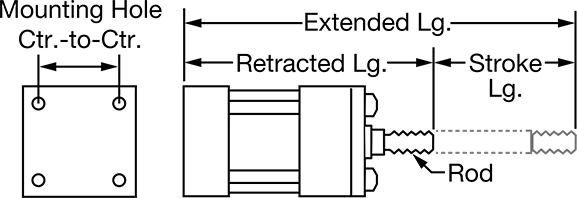

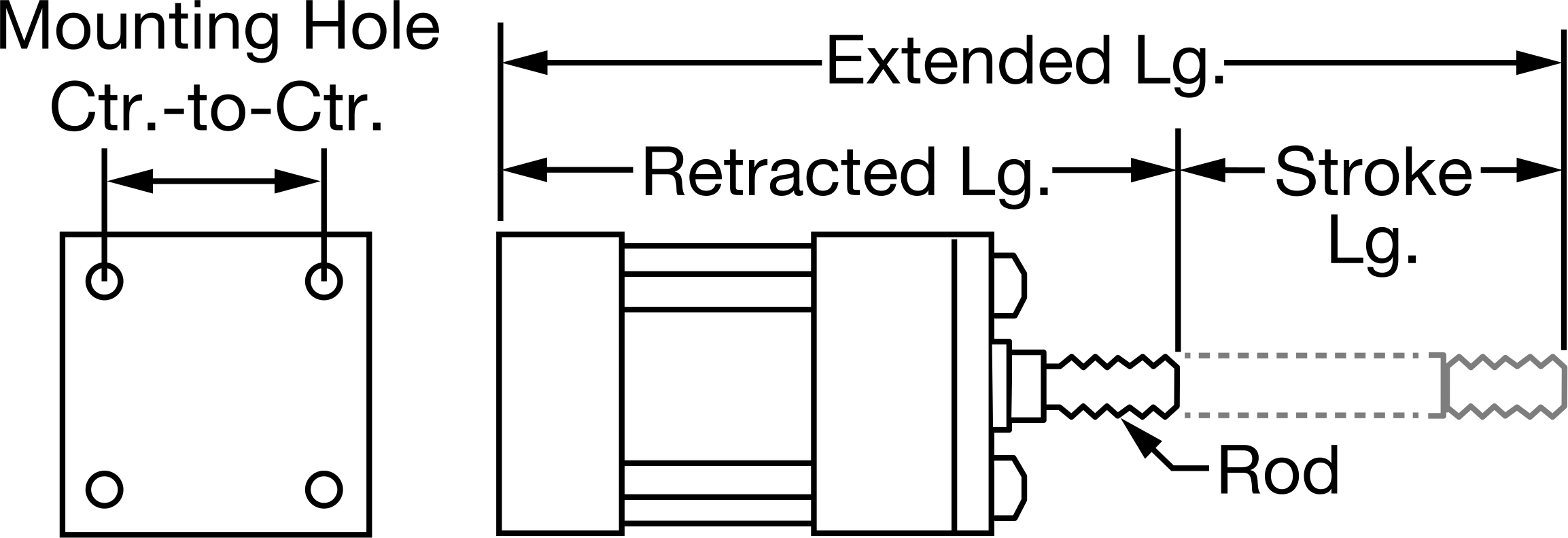

Hidrolik Silindir Montaj ŞemasıNFPA Hafif Hizmet MS 4
Delik Çapı1 1/2"3.81 cm
Strok Uzunluğu12"30.48 cm
Gövde Uzunluğu16"40.64 cm
Maksimum İtme Kuvveti2,650 lbf
Maksimum Çekme Kuvveti2,190 lbf
Geri çekilmiş uzunluk17 5/8"44.77 cm
Uzatılmış Uzunluk29 5/8"75.25 cm
Çubuk
Diş Boyutu7/16"-201.11 cm
Çap5/8"1.59 cm
Toplam
Genişlik2"5.08 cm
Yükseklik2"5.08 cm
Montaj Deliği
Merkezden Merkeze14 1/4"36.20 cm
Diş Boyutu1/4"-200.64 cm
Adet4
Giriş/Çıkış Bağlantısı
Boru Çapı3/80.95 cm
Diş TipiNPT
CinsDişi
Dash Boyutu06
Gövde MalzemesiPirinç
Maksimum Basınç1,500 psi103 bar
Silindir Yastık TipiYok
ÇalıştırmaHidrolik Sıvısı
Çalıştırma TürüÇift Etkili
Bağlantı PortuGiriş/Çıkış
Uç Kapağı MalzemesiÇelik
Birlikte KullanımHidrolik Sıvısı
Hidrolik Silindir Gövde TipiBağlantı Çubuğu
Bağlantı noktası merkez mesafesi14 1/4"36.20 cm
Geri Dönüş TetiklemesiHidrolik Sıvısı
Çubuk MalzemesiKrom Kaplı Çelik
Çubuk Diş Uzunluğu3/4"1.90 cm
Sensör HazırSensör Hazır Değil
Ölçü Birimleriİnç
Sıcaklık0° F ila 165° F
Toplam Bağlantı Noktası Sayısı2
Menşe ÜlkeAmerika Birleşik Devletleri
DFARS UyumluluğuÖzel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)EAR99
REACH UyumluluğuUygun Değil
RoHS UyumluluğuRoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası841221.0015
ABD-Meksika-Kanada Anlaşması (USMCA) UygunluğuHayır

Kolay değiştirilebilirlik için, bu silindirlerin montaj ayak izi NFPA ve JIC (Joint Industrial Congress) endüstri standartlarına uygundur. Hepsinde iki hidrolik bağlantı noktası bulunur: biri piston çubuğunu uzatmak, diğeri geri çekmek içindir.

Yastıksız — Yastıksız silindirler kompakt boyuttadır.
