20 mm Kelepçe Şaft Çapı için Alıcı Fişi Top Kilitli Hızlı Değiştirilebilir Fikstür
| Bileşen | Alıcı Fişi |
| Kelepçe Şaft Çapı için | 20 mm |
| Uzunluk | 8 mm |
| Dişler | |
| Boyut | M4 × 0.7 mm |
| Malzeme | Alüminyum |
| Kelepçe Tipi | Sabitleme Aparatı |
| Performans | Hızlı Değiştirme |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Hızlı değişiklikler için bu bileşenleri sabitleme plakalarına, makine alt plakalarına ve dikmelere monte edin. Sistem, ±0,0005" tekrarlanabilirlik ile doğru konumlandırma için aynı anda sıkıştırır ve sabitler. Bileşenler, Jergens Ball-Lock, Carr-Lane Carr Lock ve Kurt PinLock hızlı değiştirme sistemleriyle uyumludur.
Doğru konumlandırma için en az iki set kelepçe, ara parça ve alıcı gereklidir. Alıcıları taban plakasına, ara parçaları ise sabitleme plakasına monte edin. Ardından iki plakayı hizalayın, kelepçeleri yerleştirin ve vidalarını sıkarak sabitleme parçasını yerine sabitleyin. Daha fazla tutma kapasitesi gerekiyorsa, ek kelepçeler ve alıcılar kullanın, ancak kelepçenin fikstür plakasına sıkışmasını önlemek için astarları kullanmayın.

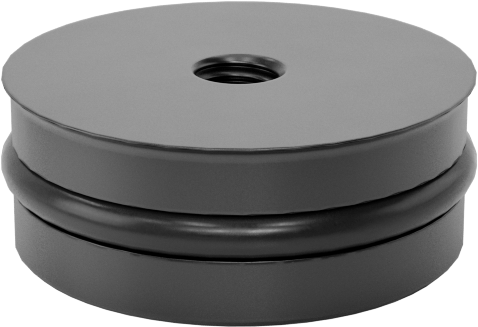

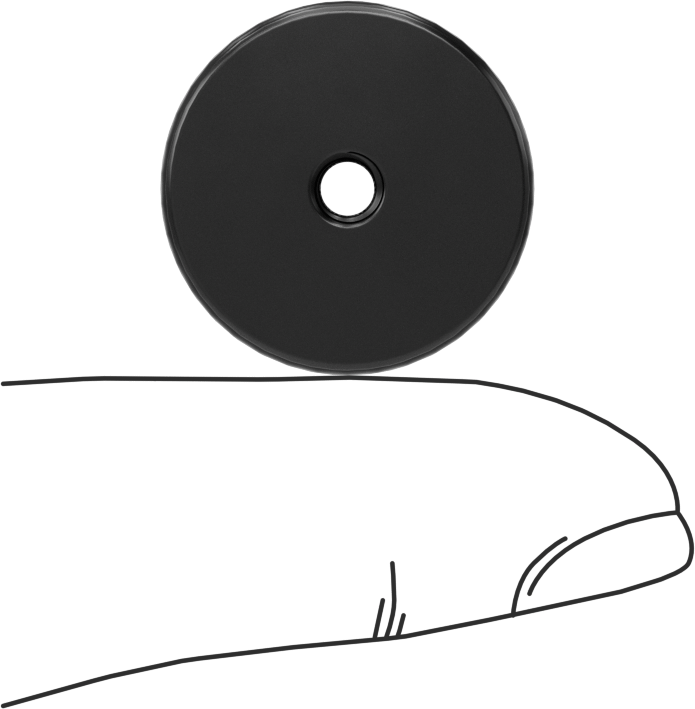

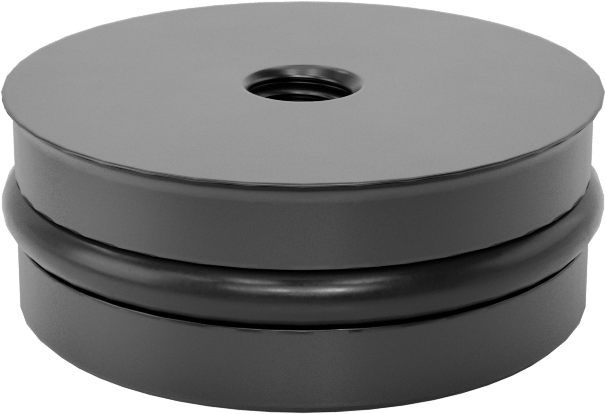

Alıcı Tapaları — İşleme sırasında talaş ve soğutma sıvısının birikmesini önlemek için alıcı tapalarını kullanılmayan alıcılara takın. Takıldığında tapalar, sabitleme plakasının yüzeyi ile aynı hizada durur. Çıkarmak için, ortadaki dişli deliğe bir vida takın ve yukarı doğru çekin.
