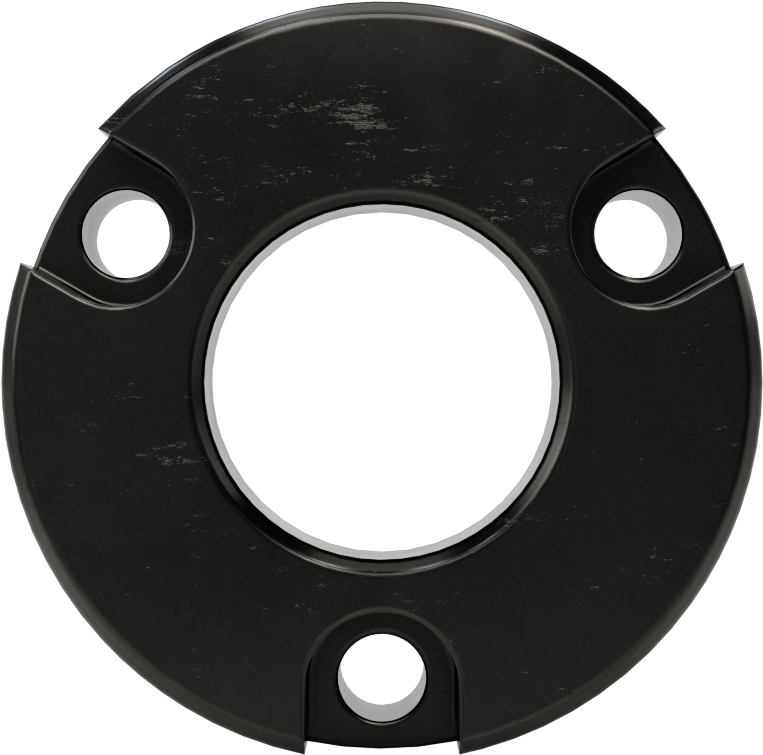

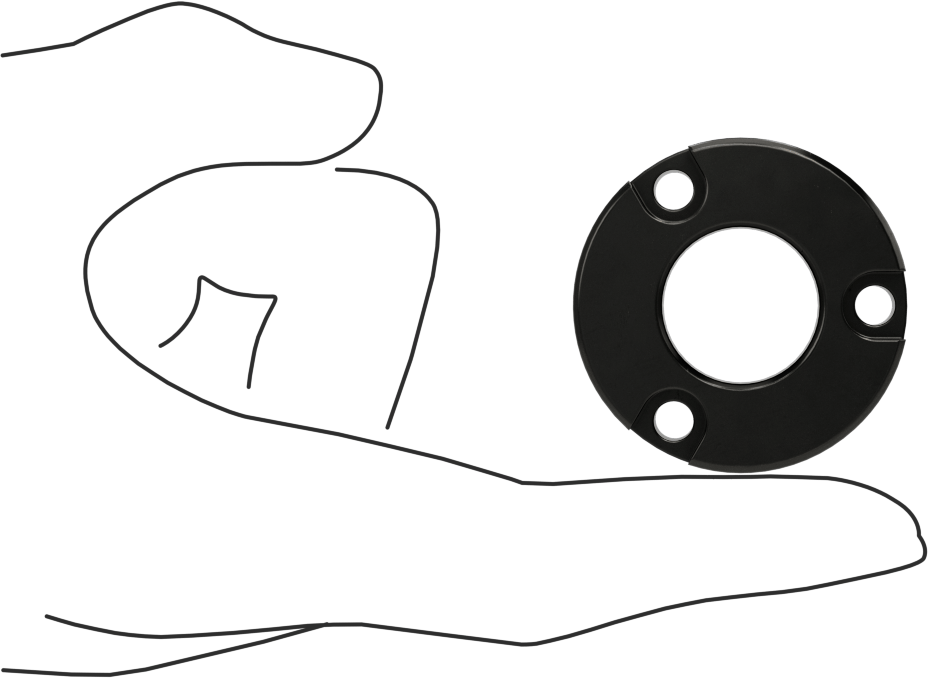

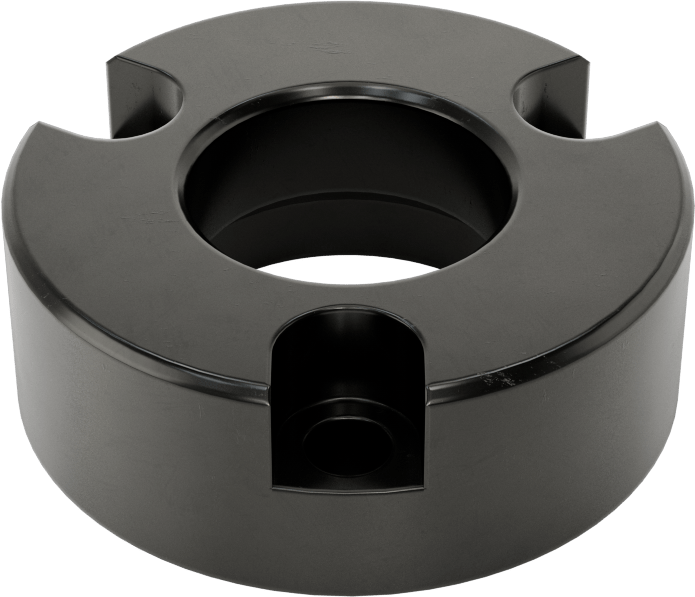

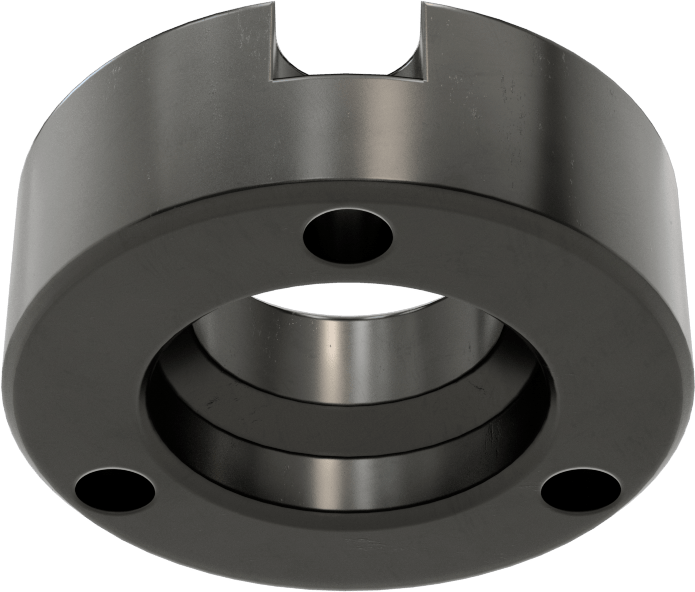

1 inç Kalınlık için Alıcı Burcu
20 mm Şaft Çapı Top Kilitli Hızlı Değiştirilebilir Fikstür
| Bileşen | Alıcı Burcu |
| Minimum Taban Plakası Kalınlığı için | 1"2.54 cm |
| Kelepçe Şaft Çapı için | 20 mm |
| Dış Çap | 1.6873"4.29 cm |
| Dış Çap Toleransı | -0.0004" ila 0"0.00 cm / 0.00 cm |
| Cıvata Çemberi Çapı | 1.362"3.46 cm |
| Malzeme | Siyah Oksit Çelik |
| Montaj Deliği Sayısı | 3 |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Kelepçe Tipi | Sabitleme Aparatı |
| Montaj Bağlantı Elemanı Diş Boyutu | 10-32 |
| Performans | Hızlı Değiştirme |
| Ölçü Birimleri | Inch, Metrik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Hızlı değişiklikler için bu bileşenleri sabitleme plakalarına, makine alt plakalarına ve dikmelere monte edin. Sistem, ±0,0005" tekrarlanabilirlik ile doğru konumlandırma için aynı anda sıkıştırır ve sabitler. Bileşenler, Jergens Ball-Lock, Carr-Lane Carr Lock ve Kurt PinLock hızlı değiştirme sistemleriyle uyumludur.
Doğru konumlandırma için en az iki set kelepçe, ara parça ve alıcı gereklidir. Alıcıları taban plakasına, ara parçaları ise sabitleme plakasına monte edin. Ardından iki plakayı hizalayın, kelepçeleri yerleştirin ve vidalarını sıkarak sabitleme parçasını yerine sabitleyin. Daha fazla tutma kapasitesi gerekiyorsa, ek kelepçeler ve alıcılar kullanın, ancak kelepçenin fikstür plakasına sıkışmasını önlemek için astarları kullanmayın.
