Izgara Sabitleme Plakası, A36 Çelik
17-1/2" (44.45 cm) Uzunluk, 11" (27.94 cm) Genişlik, 1-1/8" (2.86 cm) Kalınlık, 82 Dişli Delik
| Şekil | Dikdörtgen |
| Bileşen | Sabitleme Plakası |
| Malzeme | A36 Düşük Karbonlu Çelik |
| Uzunluk | 17 1/2"44.45 cm |
| Genişlik | 11"27.94 cm |
| Kalınlık | 1 1/8"2.86 cm |
| Dişli Delikler | |
| Adet | 82 |
| Diş Boyutu | 1/2"-131.27 cm |

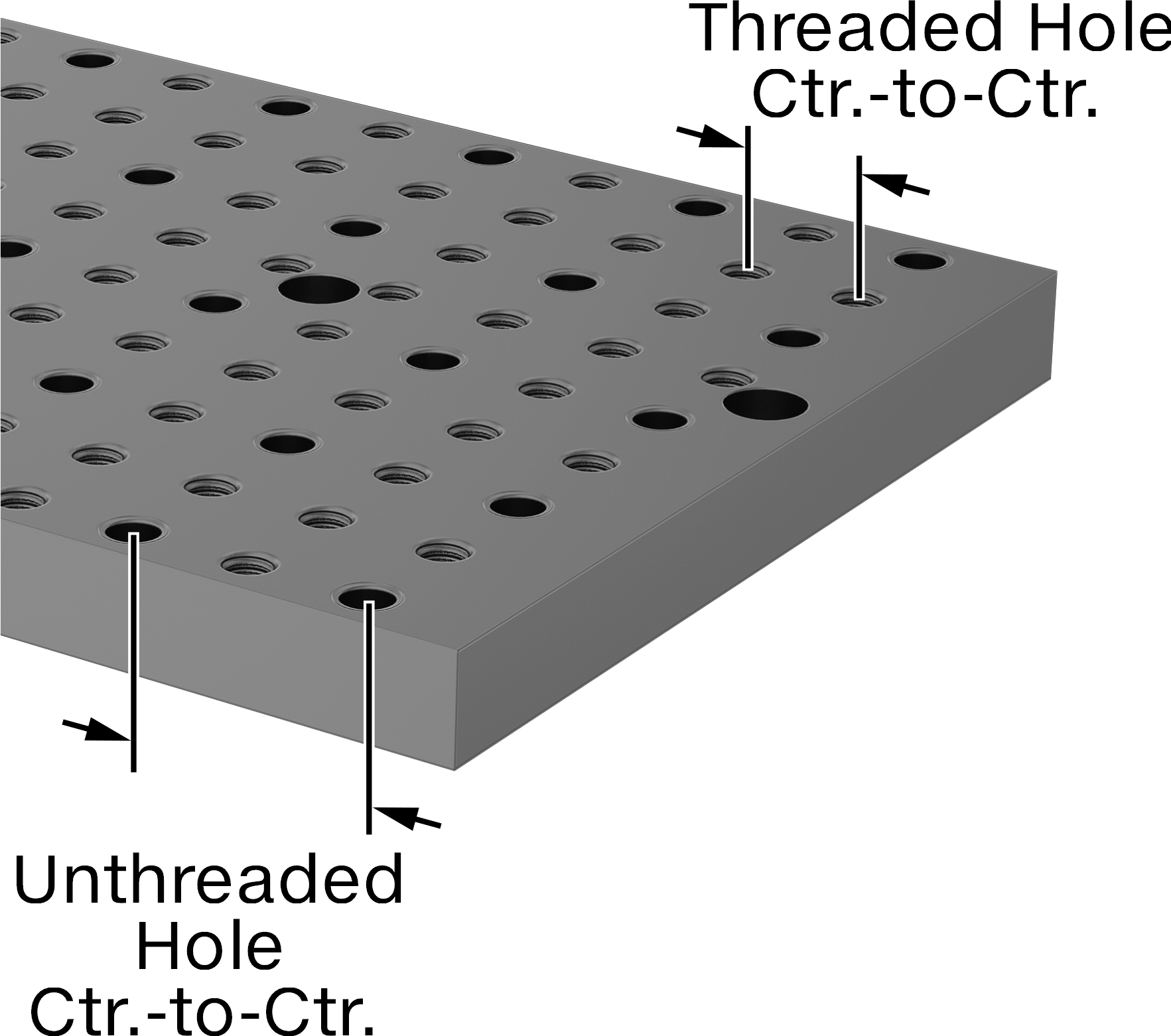

| Merkezden Merkeze | 1 1/4"3.17 cm |
| Dişsiz Delikler | |
| Adet | 35 |
| Çap | 0.501"1.27 cm |
| Merkezden Merkeze | 2 1/2"6.35 cm |

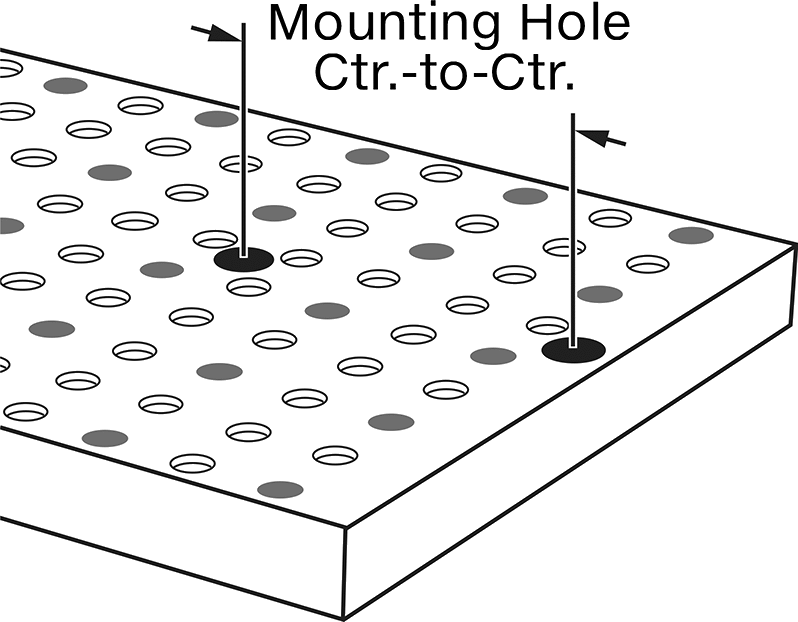

| Montaj Delikleri | |
| Adet | 4 |
| Stil | Gevşek Delik |
| Merkezden Merkeze | 5"12.70 cm |
| Montaj Vidası Boyutu İçin | 1/2"1.27 cm |
| Ağırlık | 56 lb. |
| Paralel Tolerans | 0.0005"0.00 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8035 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Siyah Oksit Çelik Toka Tapaları |
| Pirinç Talaş Tapaları |
Bu plakaları sabitleme düzenekleriniz için temel olarak kullanın. Sıkı toleranslara göre hassas bir şekilde taşlanmış olan bu plakalar, doğru ve tekrarlanabilir konumlandırma için ızgara deseninde deliklere sahiptir.
Sabitleme Plakaları — Sabitleme plakaları, alt plakalara göre daha ince ve hafiftir; bu nedenle genellikle makinelere takılıp çıkarılabilen düzeneklerin yapımında kullanılır.
A36 Düşük Karbonlu Çelik — A36 düşük karbonlu çelik levhalar, 7050 alüminyum levhalardan daha dayanıklıdır ve dişli delikleri doğrudan levhaya açılmıştır. Bazılarında, aşınmayı azaltmaya ve doğru yerleştirmeyi sağlamaya yardımcı olmak için jig ile delinmiş ve hassas bir burçla kaplanmış dişsiz delikler de bulunur.
