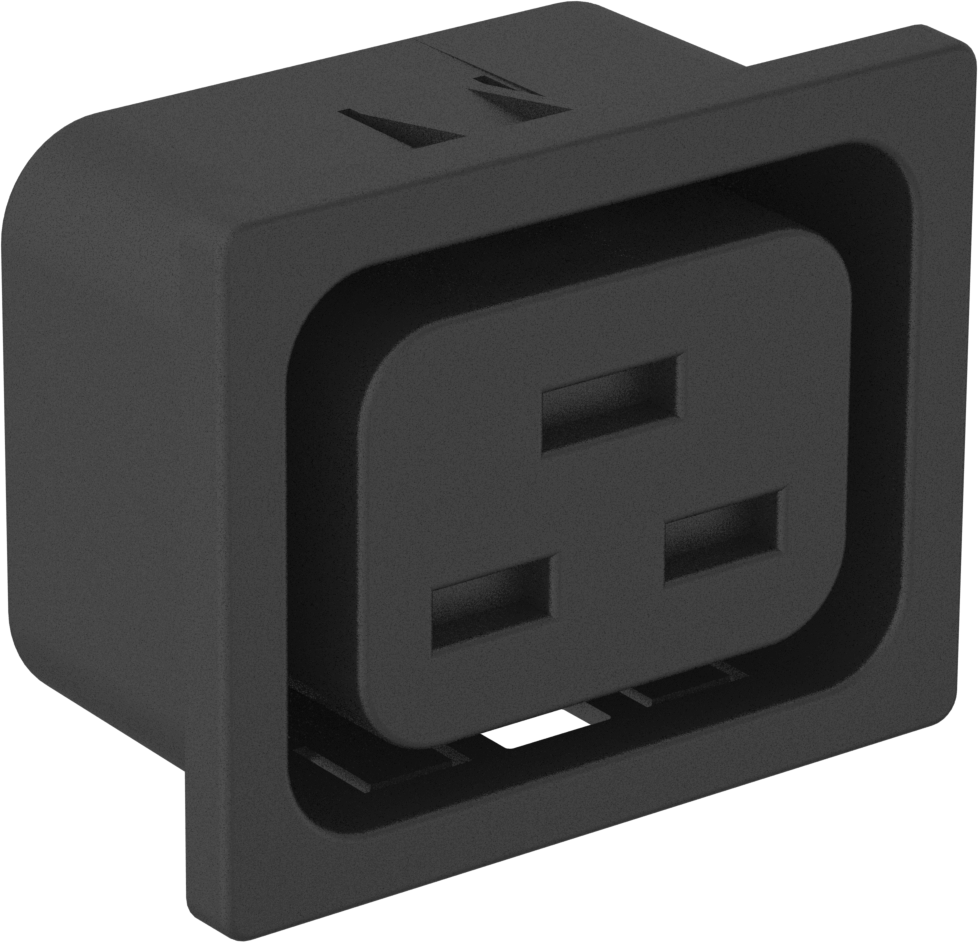

IEC Connector, Çıtçıtlı Dişi, Tırnaklı Terminal, C19
0,06" (0.15 cm) Kalınlığında Panel için
| Bağlantı Tipi | Düz Bıçak |
| Elektrik Konektörü Bileşeni | Yuva |
| Yuva Tipi | Tekli |
| Cins | Dişi |
| Şekil | Düz |
| IEC Stili | C19 |
| Topraklama | Topraklanmış |
| Yuva Sayısı | 3 |
| Gerilim | 250V AC |
| Akım (Anma) | 20A (UL), 16A (IEC) |
| Frekans | 50 Hz, 60 Hz |
| Tel Bağlantı Tipi | Sekme Terminalleri |
| Terminal | |
| Uzunluk | 1.34"3.40 cm |
| Genişlik | 0.165"0.42 cm |
| Kalınlık | 0.032"0.08 cm |
| Gövde Malzemesi | Plastik |
| Montaj Türü | Takılabilir |
| Montaj Konumu | Panel |
| Panel Açıklığı İçin | |
| Yükseklik | 1.2"3.05 cm |
| Genişlik | 1 1/2"3.81 cm |
| Panel Kalınlığı İçin | 0.06"0.15 cm |
| Sıcaklık Aralığı | -10° ila 155° F |
| Darbe Koruma Sınıfı | I |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, UL 94 V-0, CSA Certified, CE İşareti, ENEC İşaretli, IEC 60320 |
| Renk | Siyah |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Hindistan |
| Schedule B | 853669.5050 |
| ECCN | EAR99 |
Bu konektörleri standart IEC güç kablolarıyla eşleştirerek elektronik cihazlarınıza güç sağlayın veya cihazlarınızdan güç alın. Genellikle duvar prizlerinden güç aktarmak için kullanılır; cihazlarınızı harici bir güç kaynağına bağlamanıza gerek yoktur. Bunun yerine, her konektörün arkasındaki terminalleri kullanarak bu konektörleri cihazınıza bağlayın. Çoğu, ABD veya uluslararası güvenlik standartlarına uygundur.
Prizler genellikle elektrikli cihazlara takılır. Çoğu aynı zamanda elektrik çarpmasına karşı koruma da içerir. Sınıf I elektrik çarpması koruması, bu prizlerin yalıtılmış olduğu ve elektrik çarpmalarını önlemek için koruyucu bir topraklama bağlantısına sahip olduğu anlamına gelir. Dişi prizler, genellikle bir elektronik cihazdan başka bir cihaza güç aktarmak için kullanılır. C19 prizler genellikle J prizleri olarak adlandırılır.
Geçmeli konektörler, geçme tırnakları olan cihazlara sabitlenir — bağlantı elemanlarına gerek yoktur — ancak güvenli montaj için belirli bir panel kalınlığı ve hassas bir şekilde kesilmiş bir delik gerektirir.
Tırnaklı terminal kablo bağlantıları, vidalı ve hızlı bağlantı kesme terminal bağlantılarından daha güvenlidir. UL 94 derecelendirmesine sahip konektörler, UL'nin alev testlerinden birini geçmiştir. UL 94 V-0, alev aldıklarında 10 saniye içinde kendiliğinden söndükleri ve damlamadan alev yaymayacakları anlamına gelir.
