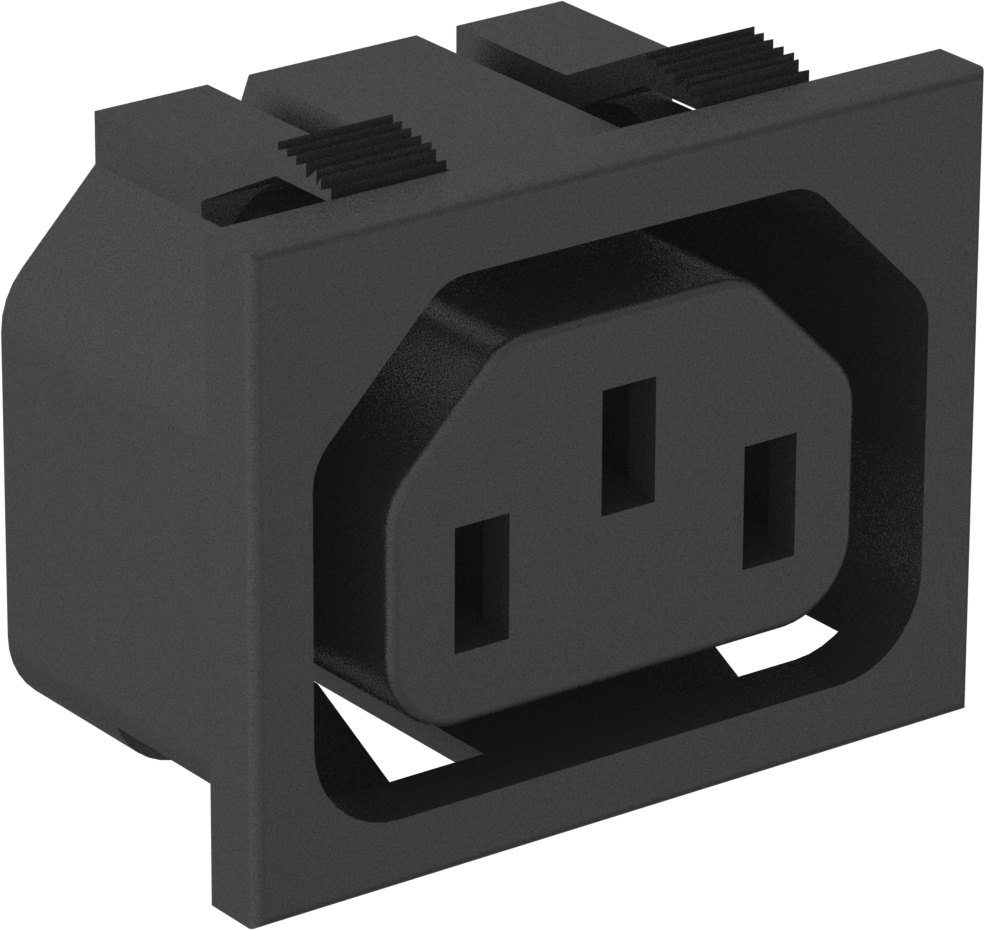

IEC Connector, Çıtçıtlı Dişi, C13
0,031“-0,079” Panel Kalınlığı
| Bağlantı Tipi | Düz Bıçak |
| Elektrik Konektörü Bileşeni | Yuva |
| Yuva Tipi | Tekli |
| Cins | Dişi |
| Şekil | Düz |
| IEC Stili | C13 |
| Topraklama | Topraklanmış |
| Yuva Sayısı | 3 |
| Gerilim | 250V AC |
| Akım (Anma) | 15A (UL), 10A (IEC) |
| Frekans | 50 Hz, 60 Hz |

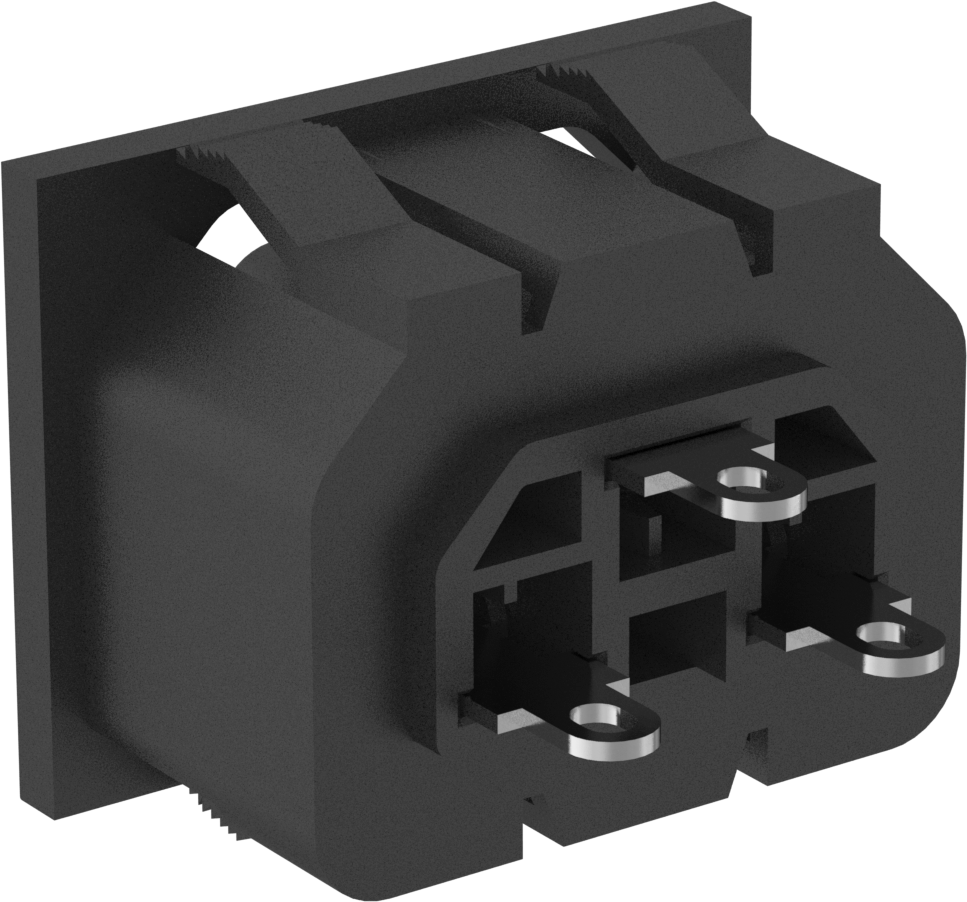

| Tel Bağlantı Tipi | Sekme Terminalleri |
| Terminal | |
| Uzunluk | 0.27"0.69 cm |
| Genişlik | 0.16"0.41 cm |
| Kalınlık | 0.032"0.08 cm |
| Gövde Malzemesi | Plastik |
| Montaj Türü | Takılabilir |
| Montaj Konumu | Panel |
| Panel Açıklığı İçin | |
| Yükseklik | 1"2.54 cm |
| Genişlik | 1.28"3.25 cm |
| Panel Kalınlığı İçin | 0.031"-0.079"0.08 cm / 0.20 cm |
| Darbe Koruma Sınıfı | I |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, UL 94 V-2, CSA Certified, IEC 60320 |
| Renk | Siyah |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 853669.5050 |
| ECCN | EAR99 |
Bu konektörleri standart IEC güç kablolarıyla eşleştirerek elektronik cihazlarınıza güç sağlayın veya cihazlarınızdan güç alın. Genellikle duvar prizlerinden güç aktarmak için kullanılır; cihazlarınızı harici bir güç kaynağına bağlamanıza gerek yoktur. Bunun yerine, her konektörün arkasındaki terminalleri kullanarak bu konektörleri cihazınıza bağlayın. Çoğu, ABD veya uluslararası güvenlik standartlarına uygundur.
Prizler genellikle elektrikli cihazlara takılır. Çoğu ayrıca darbe koruması içerir. Sınıf I darbe koruması, bunların yalıtılmış olduğu ve elektrik çarpmalarını önlemek için koruyucu bir topraklamaya sahip olduğu anlamına gelir. Dişi prizler, genellikle bir elektronik cihazdan başka bir cihaza güç aktarmak için kullanılır. C13 prizler, Sheet F prizleri olarak da bilinir. Geçmeli konektörler, geçmeli tırnaklarla cihazlara monte edilir (bağlantı elemanı gerekmez), ancak güvenli montaj için belirli bir panel kalınlığı ve hassas bir şekilde kesilmiş bir delik gerektirir.
Tırnaklı terminal kablo bağlantıları, vidalı ve hızlı bağlantı kesme terminal bağlantılarından daha güvenlidir. UL 94 derecelendirmesine sahip konektörler, UL'nin alev testlerinden birini geçmiştir. UL 94 V-2, alev aldıklarında 30 saniye içinde kendiliğinden söndükleri, ancak yanan parçacıklar damlayabileceği anlamına gelir.
