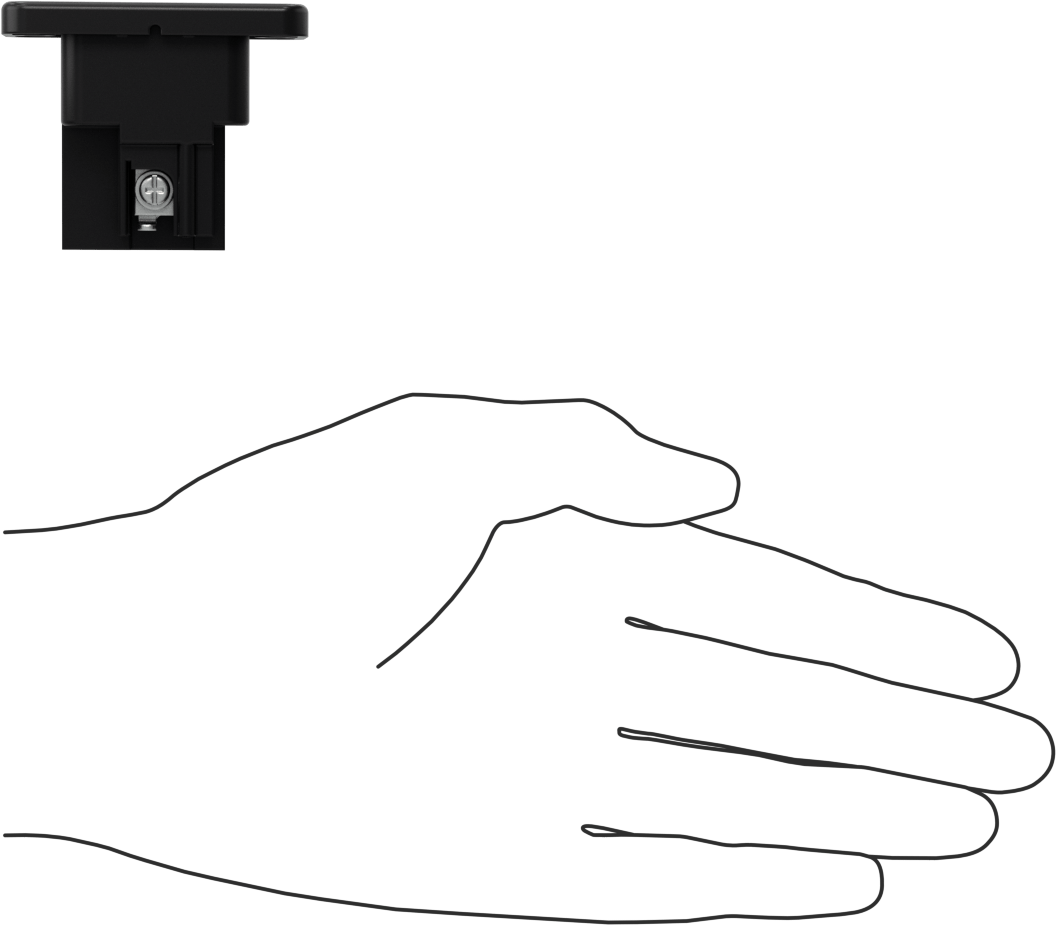

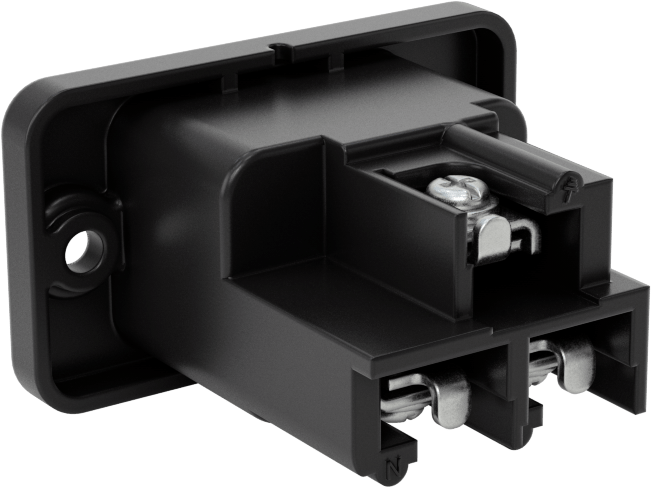

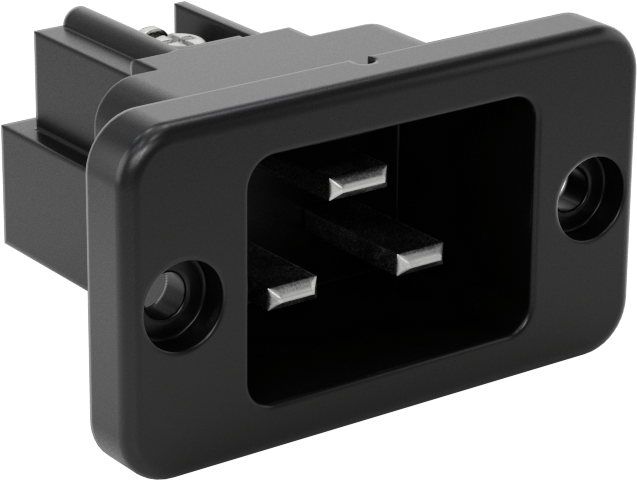

IEC Connector

Vidalı Erkek, Vida Terminali, C20

Teknik Çizim

Bağlantı Tipi	Düz Bıçak
Elektrik Konektörü Bileşeni	Yuva
Yuva Tipi	Tekli
Cins	Erkek
Şekil	Düz
IEC Stili	C20
Topraklama	Topraklanmış
Bıçak Sayısı	3
Gerilim	250V AC
Akım (Anma)	20A (UL), 16A (IEC)
Frekans	50 Hz, 60 Hz
Tel Bağlantı Tipi	Vidalı Terminaller
Terminal
Uzunluk	0.5"1.27 cm
Genişlik	0.245"0.62 cm
Kalınlık	0.04"0.10 cm
Gövde Malzemesi	Plastik
Montaj Türü	Vida Takma
Montaj Konumu	Panel
Panel Açıklığı İçin
Yükseklik	1.3"3.30 cm
Genişlik	1"2.54 cm
Panel Kalınlığı İçin	3/4"1.90 cm
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Deliği Çapı	0.28"0.71 cm
Montaj Deliği Sayısı	2
Sıcaklık Aralığı	-40° ila 165° F
Karşılanan Teknik Özellikler	UL Listed, CSA Certified, IEC 60320
Renk	Siyah
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	853669.5050
ECCN	EAR99

Bu konektörleri standart IEC güç kablolarıyla eşleştirerek elektronik cihazlarınıza güç sağlayın veya cihazlarınızdan güç alın. Genellikle duvar prizlerinden güç aktarmak için kullanılır; cihazlarınızı harici bir güç kaynağına bağlamanıza gerek yoktur. Bunun yerine, her konektörün arkasındaki terminalleri kullanarak bu konektörleri cihazınıza bağlayın. Çoğu, ABD veya uluslararası güvenlik standartlarına uygundur.

Prizler genellikle elektrikli cihazlara takılır. Erkek prizler, elektronik cihazlara güç sağlamak için yaygın olarak kullanılır. Bazıları, kısa devrelerin ve devre aşırı yüklemelerinin cihazlarınıza zarar vermesini önlemek için sigorta takılabilir. Sigortalar ayrı olarak satılır. Vidalı konektörler, cihaza montaj delikleri açılabildiği sürece, herhangi bir panel kalınlığına sahip cihazlara monte edilebilir. UL 94 sertifikalı konektörler, UL'nin alev testlerinden birini geçmiştir.
