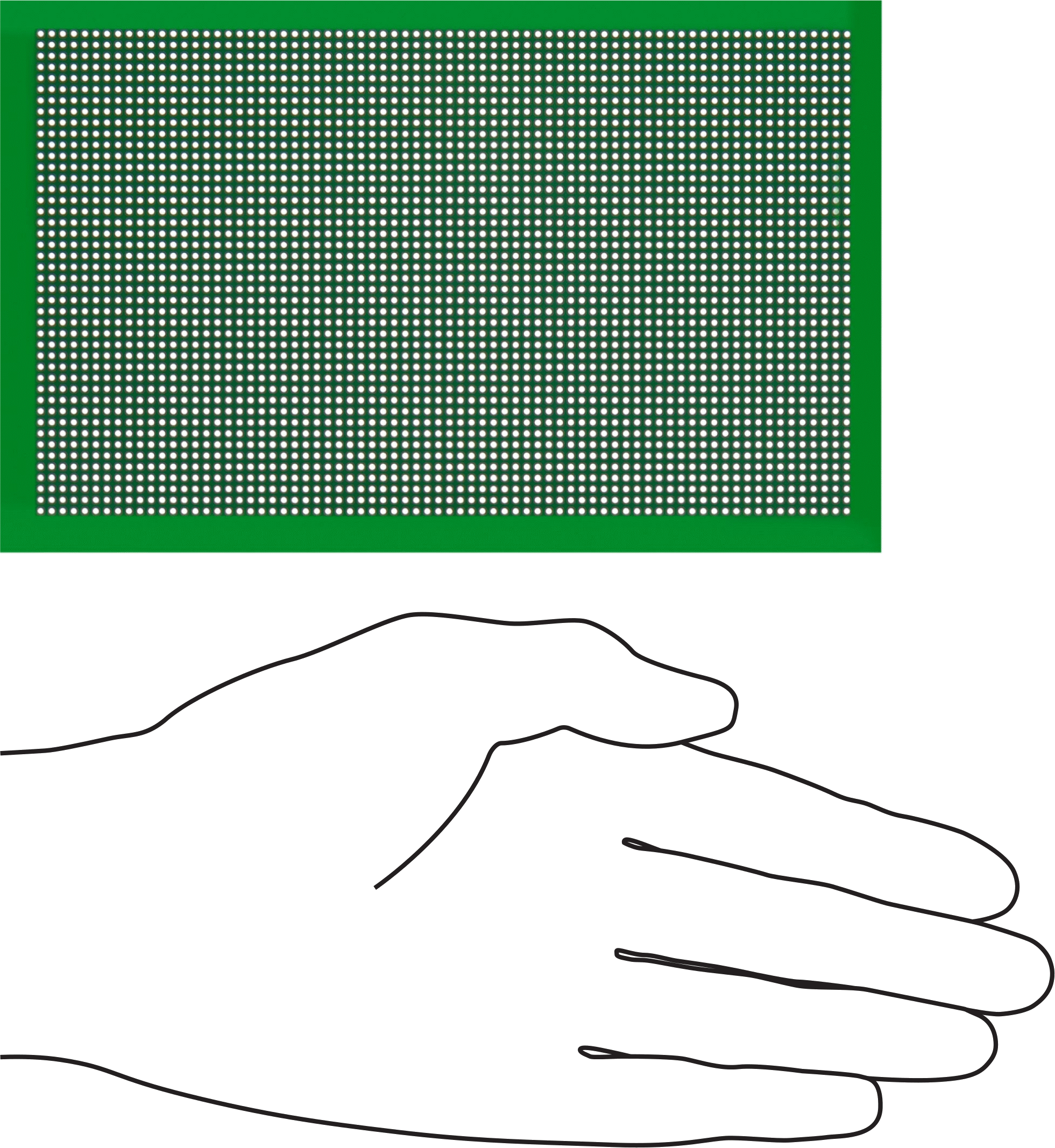

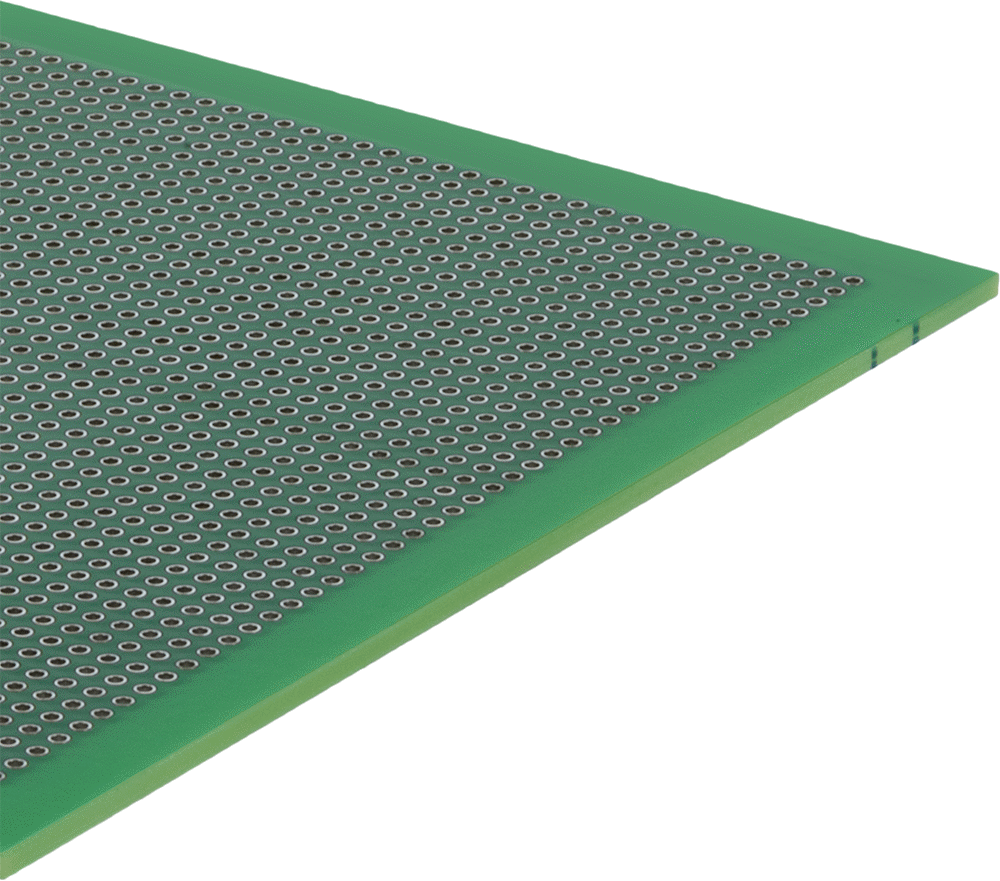

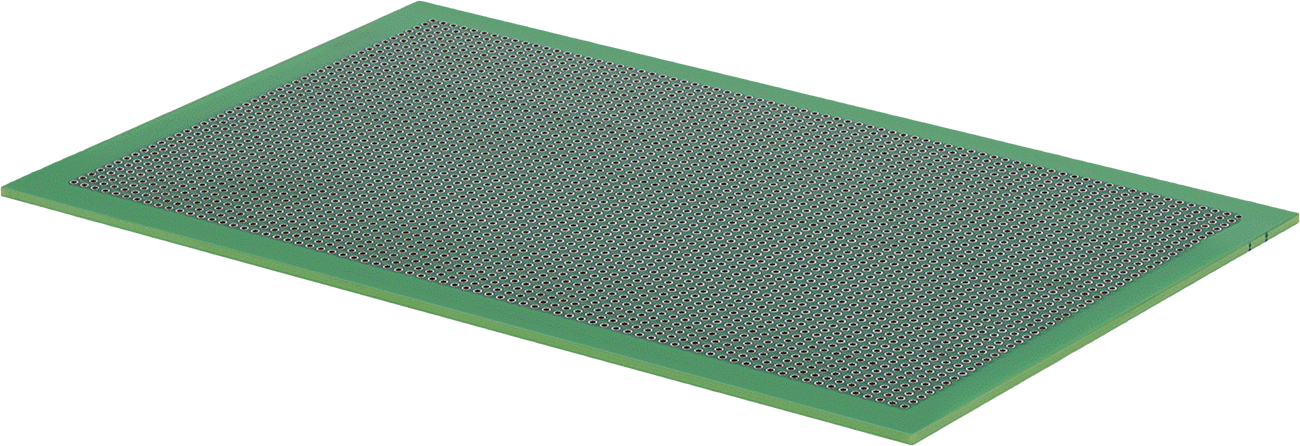

Kullanıma Hazır Devre Kartı, Delikli Ped Bağlantısı için Lehim
160 mm Uzunluk x 100 mm Genişlik
| Malzeme | Fiberglas Takviyeli Plastik |
| Lehim Bağlantı Türü | Delikli Ped |
| Uzunluk | 160 mm |
| Genişlik | 100 mm |
| Kalınlık | 1.6 mm |
| Delik Merkezleri Arası Mesafe | 2 mm |
| Delik Sayısı | 3,256 |
| Satır Sayısı | 44 |
| Sütun Sayısı | 74 |
| Lehim Yatağı Dış Çapı | 1.5 mm |
| Renk | Yeşil |
| Maksimum Sıcaklık | 129°C |
| Yanıcılık Sınıfı | UL 94 V-0 |
| İletken Malzemesi | Kalay Kurşun Kaplı Bakır |
| Bağlantı Yöntemi | Lehim |
| Bağlanır | Devre Kartı |
| Delik Çapı | 32 mil |
| Malzeme Sınıfı | Garolite G-10/FR4 |
| Performans | Kullanıma Hazır |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853400.0040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Breadboard veya proto-board olarak da bilinen bu kartlar, kalay-kurşun kaplı bakır delikler ve lehim pedleri veya şeritleri ile birlikte gelir, böylece bileşenleri lehimleyebilirsiniz. Lehim gerektirmeyen devre kartlarına göre daha kalıcı bağlantılar oluştururlar. Fiberglas takviyeli plastikten üretilmiş olup, Garolite G-10/FR4 sınıfındadır ve alev geciktirme açısından UL 94 V-0 standardını karşılar.

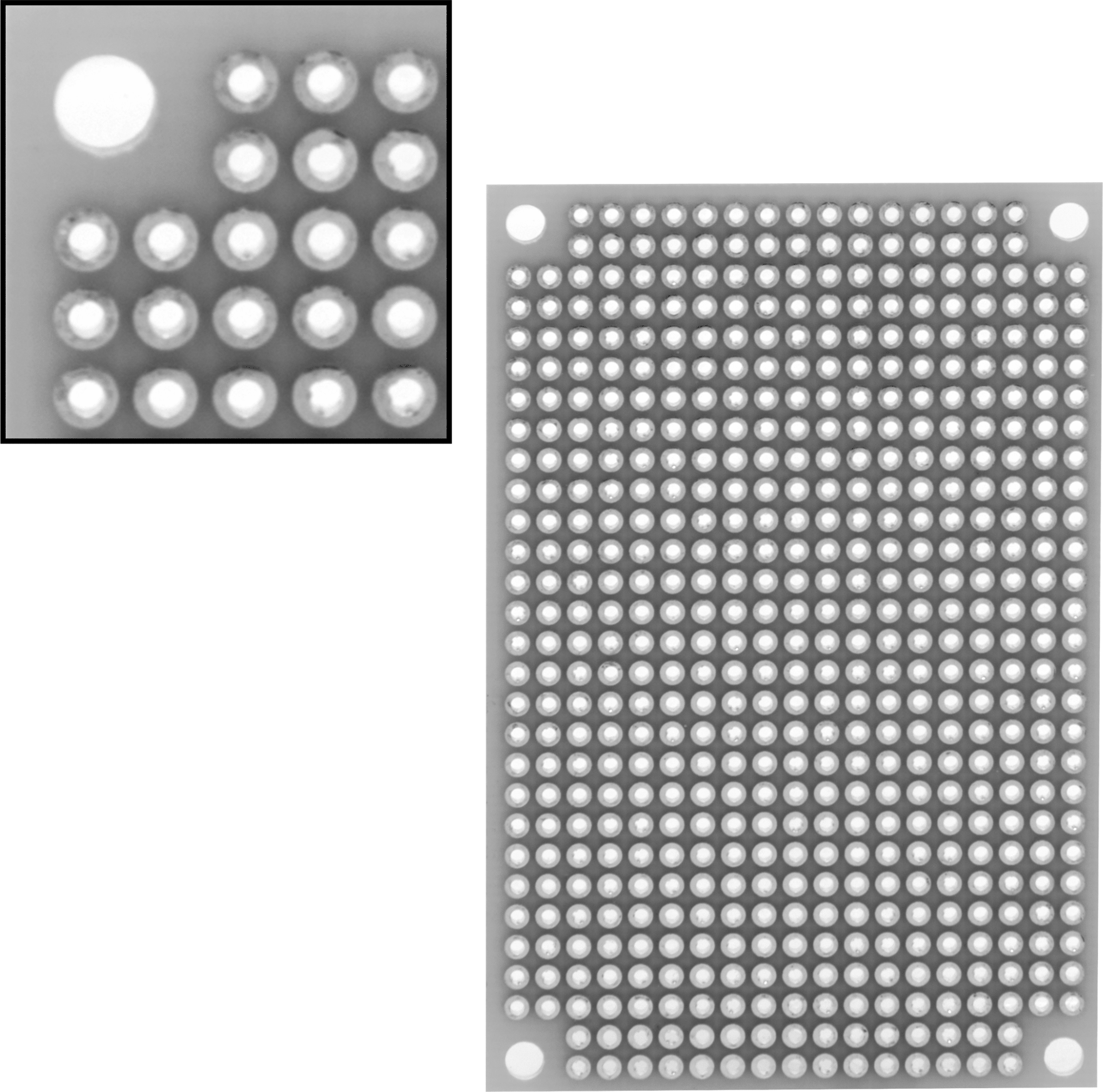

Lehimli Delikli Ped Bağlantısı — Lehimli delikli pedlere sahip kartlar, kartın her iki tarafında da bağlantı yapmanızı sağlar. Delikli pedler, viyalar olarak da bilinir.
2 mm Delik Merkezden Merkeze Mesafesi—2 mm delik merkezden merkeze mesafesine sahip kartlar, tekli Eurokartlar ve 3U Eurokartlar olarak da bilinir.
