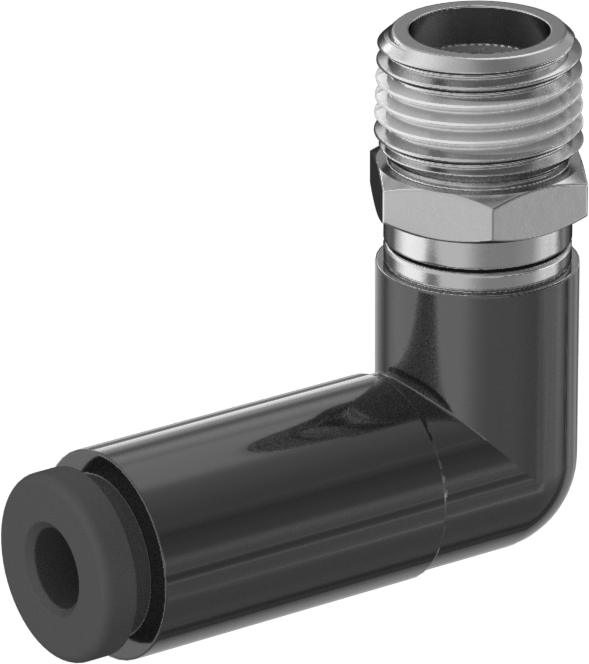

Hava için Kesme Özellikli Baskı ile Bağlantı Elemanı, Dirsek adaptörü

4 mm Boru Dış Çapı x 1/8 BSPT Erkek

Teknik Cizim

Şekil	90° Dirsek
Tip	Adaptör
Akış Kontrolü	Kapatma Özelliği ile
Kare Tırnak Boyutu için	Hava
Boru Bağlantısı
Bağlantı Stili	Tak ve Bağlan
Tak-Çalıştır Tipi	Standart
Cins	Dişi
O-Ring Malzemesi	Buna-N Kauçuk
Kare Boru İç Genişliği için	4 mm
Boru Bağlantısı
Bağlantı Stili	Dişli
Cins	Erkek
Diş Tipi	BSPT
Boru Çapı	1/80.32 cm
Boru Bağlantısı Malzemesi	Polibütilen Plastik
Boru Bağlantısı Malzemesi	Nikel Kaplı Pirinç
Renk	Siyah
Netlik	Opak
Serbest Bırakma Türü	Halka
Serbest Bırakma Halkası Malzemesi	Plastik
Serbest Bırakma Halkası Rengi	Mavi
Maksimum Basınç	140 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	32° ila 140° F
Yığın Yönü için
Malzeme	Naylon Plastik, Poliüretan Kauçuk
Sertlik Derecesi	Sert, Sert
Sertlik	Durometre 95A-95D
Döner Tipi	Aralıklı
Özellikler	PTFE Diş Sızdırmazlık Maddesi
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Çin Halk Cumhuriyeti
Schedule B	391740.0000
ECCN	EAR99

Yerleşik bir kapatma vanası, bağlantı parçaları borudan çıkarıldığında hava akışını durdurur. Anında bağlantı parçaları olarak da bilinen bu parçalar, bir itmeyle boruya bağlanır ve dahili bir kavrama halkası ile O-ring, boruyu sıkıca tutar. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve boruyu bağlantı parçasından çekin. Bağlantı parçaları iyi korozyon direncine sahiptir.

Tanımlama halkaları (ayrı satılır), serbest bırakma halkasının üzerine takılarak hatlarınızı renk kodlarıyla ayırt etmenizi sağlar.

Klipsler (ayrı satılır) hortumlarınızı ve bağlantı parçalarınızı hizalar ve düzenler.

PTFE diş sızdırmazlık maddesi içeren bağlantı parçaları, sızıntılara karşı ekstra koruma sağlar.

Aralıklı döner bağlantı parçaları, sistemde hareket sağlamak ve bükülmeyi önlemek için kurulumdan önce ve sonra gerektiğinde 360° döner.
