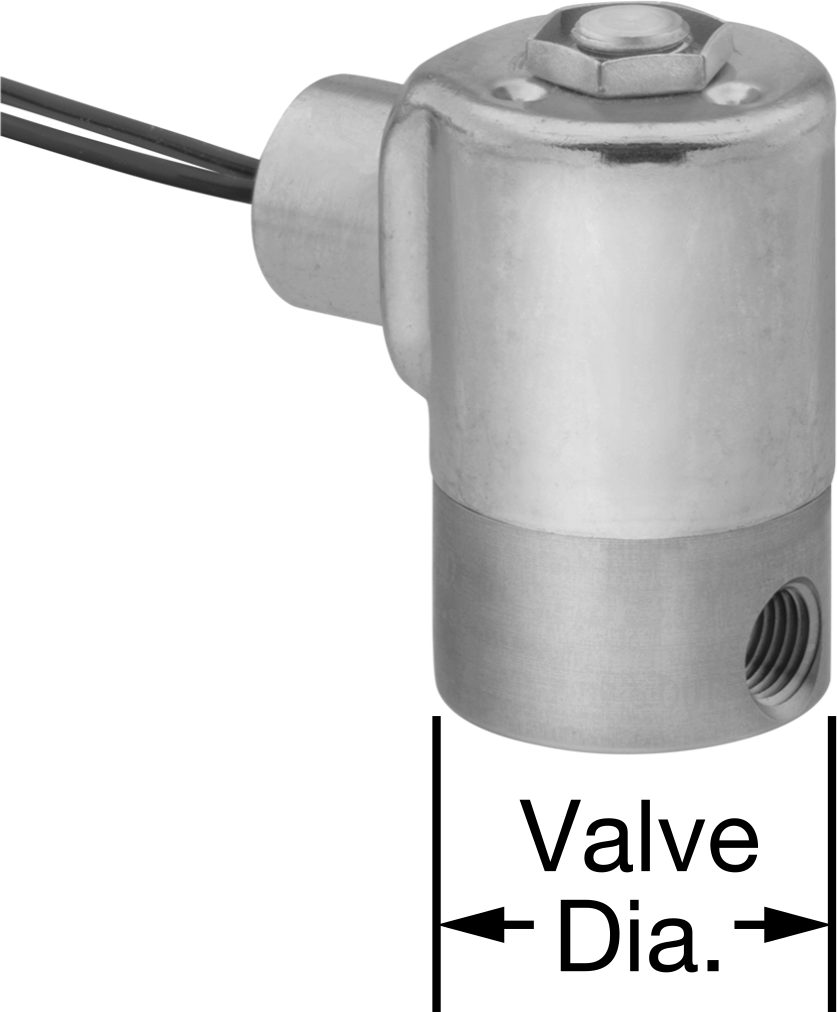

Yüksek Basınçlı Kompakt Solenoid Açma/Kapama Valfi
303 Paslanmaz Çelik, 120V AC, 1/4 NPT Dişi, 3000 maksimum PSI
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Kare Tırnak Boyutu için | Su, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.022 |
| Maksimum Basınç | 3000 psi @ 150° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 0° ila 100° F |
| Aktüatör Sıcaklık Aralığı | 0° F ila 100° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.12 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 303 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N, PCTFE Plastik |
| Koltuk Malzemesi | 303 Paslanmaz Çelik |
| Aktüatör Muhafaza Malzemesi | 430 Paslanmaz Çelik |
| Valf Çapı | 1 9/16"3.97 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 3/8"6.03 cm |
| Aktüatör Genişliği | 1 5/8"4.13 cm |
| Toplam Uzunluk | 2 3/8"6.03 cm |
| Toplam Yükseklik | 2 3/4"6.98 cm |
| Toplam Genişlik | 1 5/8"4.13 cm |
| Montaj Yönü | Dikey |
| Yığın Yönü için | Hayır |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Neon, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.9005 |
| ECCN | 2B999 |
Dar alanlarda yüksek basınçlı hatlardaki akışı kontrol edin; bu valfler, kompakt valflerimiz arasında en yüksek basınç değerlerine sahiptir. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdururlar.
Valfler, çalıştırılmadıkları sürece normalde kapalıdır. Çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmezler. Hareketi en aza indirgemek ve aşınmayı azaltmak amacıyla aktüatör, valf gövdesine doğrudan monte edilmiştir.
303 paslanmaz çelik vanalar, 430 paslanmaz çelik vanalara göre korozyona karşı daha dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
