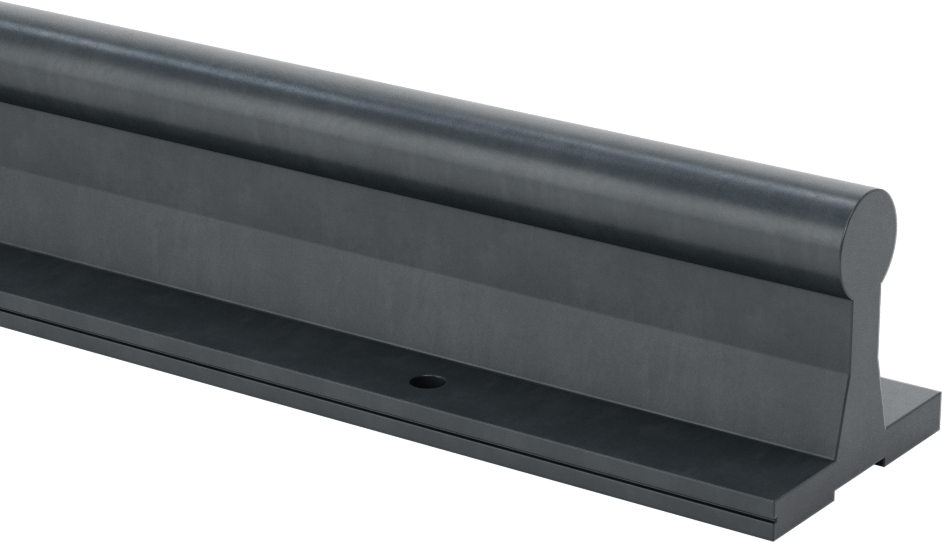

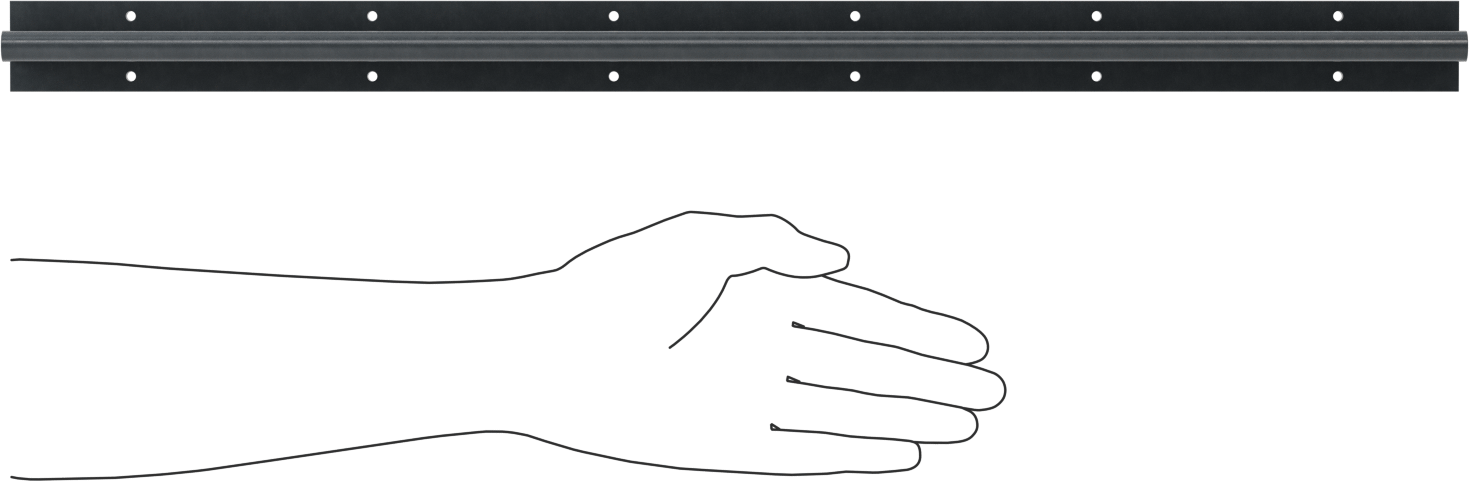

Tek Parça Destek Rayı Mili, Seramik Kaplı 6063 Alüminyum
1/2" (1.27 cm) Çap, 24 inç Uzunluk
| Malzeme | Seramik Kaplı Alüminyum |
| Çap | 1/2"1.27 cm |
| Çap Toleransı | -0.0012" ila -0.0004"0.00 cm / 0.00 cm |
| Uzunluk | 24"60.96 cm |
| Uzunluk Toleransı | -0.03" ila 0.03"0.08 cm / 0.08 cm |
| Merkez yüksekliği | 1 1/8"2.86 cm |
| Toplam Genişlik | 1 1/2"3.81 cm |
| Montaj Deliği Çapı | 5/32"0.40 cm |
| Sertlik | Rockwell C70 |
| Sertlik Derecesi | Ultra Hard |
| Yüzey Pürüzsüzlüğü | 12 μin |
| Destek Rayı Malzemesi | 6063 Alüminyum |
| Yapı | Bir adet parça |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz |
| Uç-Montaj Deliği Uzunluğu | 2"5.08 cm |
| Kaplama Kalınlığı | 0.002"0.01 cm |
| Hareket için | Doğrusal |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Merkezden Merkeze Uzunluğu | 4"10.16 cm |
| Montaj Deliği Merkezden Merkeze Genişliği | 1"2.54 cm |
| Performans | Korozyona Dayanıklı, Yüksek Aşınma Direnci, Ultra Düşük Sürtünme, Hafif |
| Mil Tipi | Destek Raylı Yuvarlak |
| Düzlük Toleransı | 0.001"/1 ft.0.00 cm |
| Destek Rayı Sertliği | T6 |
| Ölçü Birimleri | İnç |
| Sertlik Tanımı | T6 |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848299.1050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Takılı destek rayları, orta ila ağır yükler altında bükülmeyi veya rulman hizasızlığını önler. Düzgün ve hassas hareket sağlamak için lineer rulmanlarla birlikte kullanın. Bu lineer şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.
Hafif Seramik Kaplı Alüminyum — Hafif ve korozyona dayanıklıdır; aşınma direnci için ultra sert, kaygan bir seramik kaplamaya sahiptir. Kaynak sıçraması, erimiş cam ve boya gibi kirleticiler bile bu şaftlara yapışmaz. Kaplama sert olmakla birlikte, yumuşak bir çekirdeğe sahiptirler; bu nedenle şaftın çökmesini önlemek için doğrusal kovanlı rulmanlarla birlikte kullanılmalıdırlar.
Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
