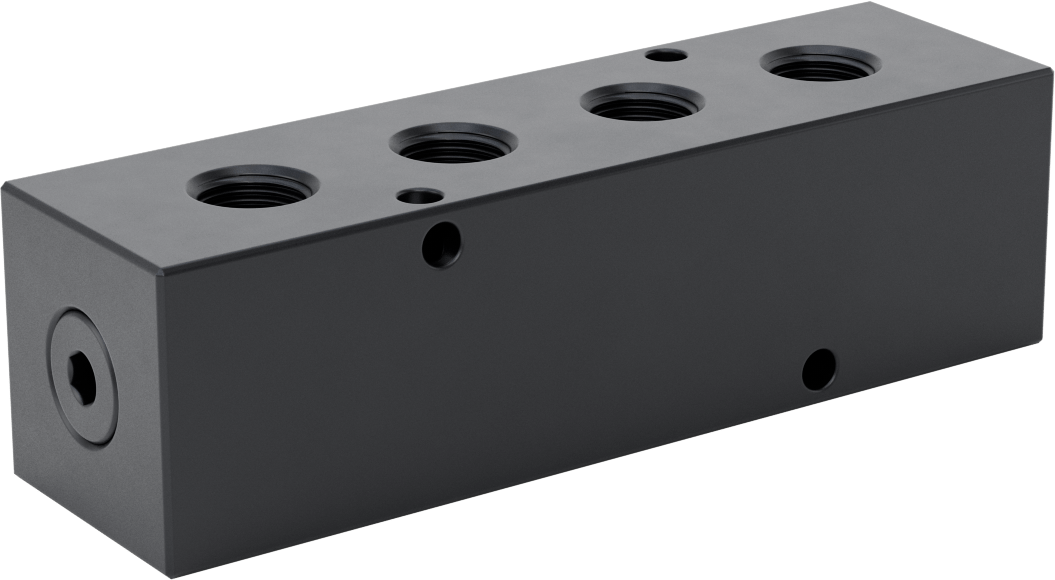

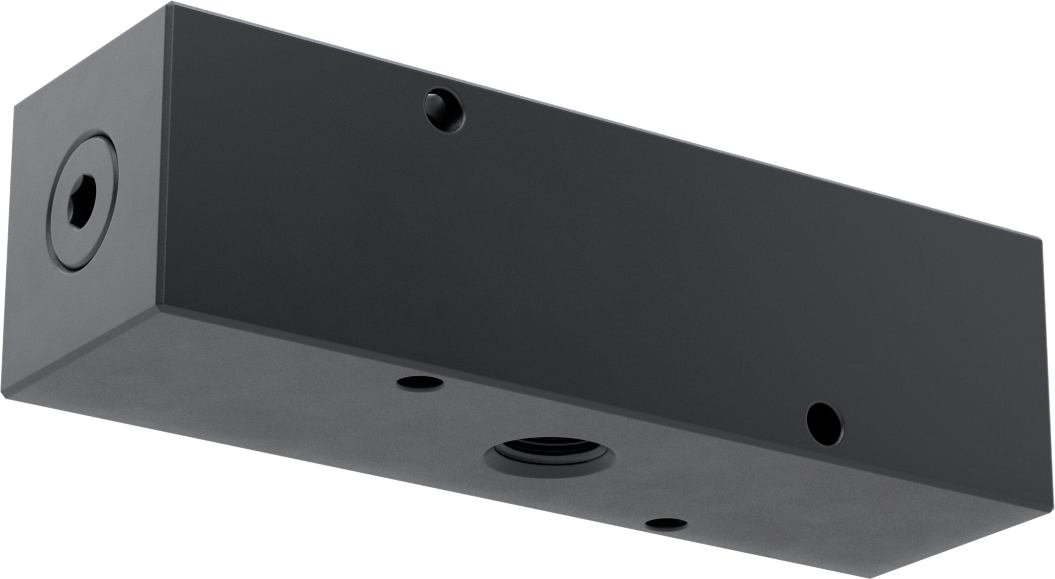

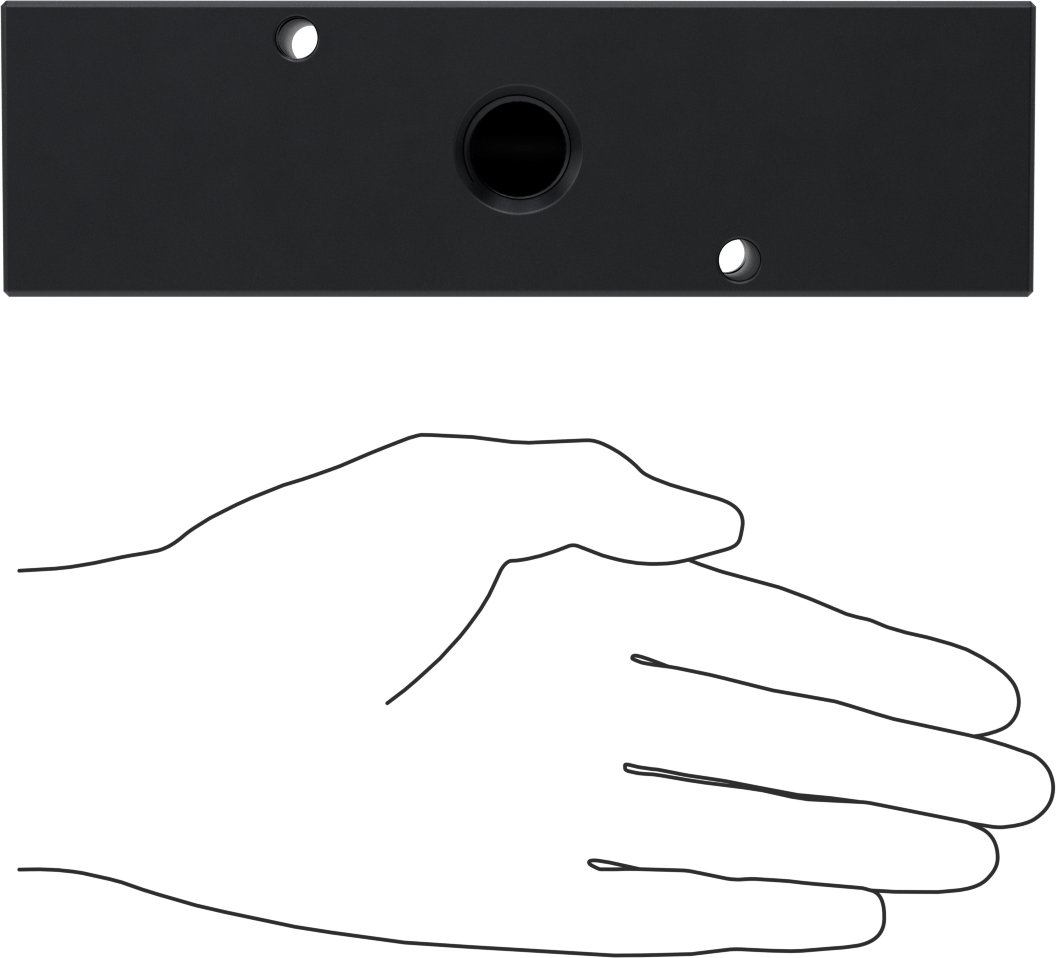

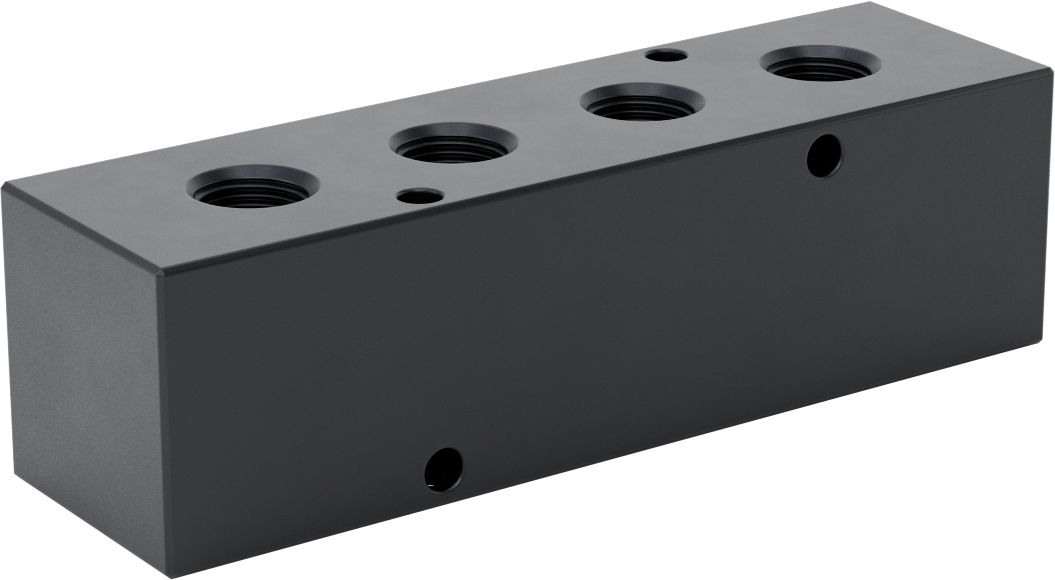

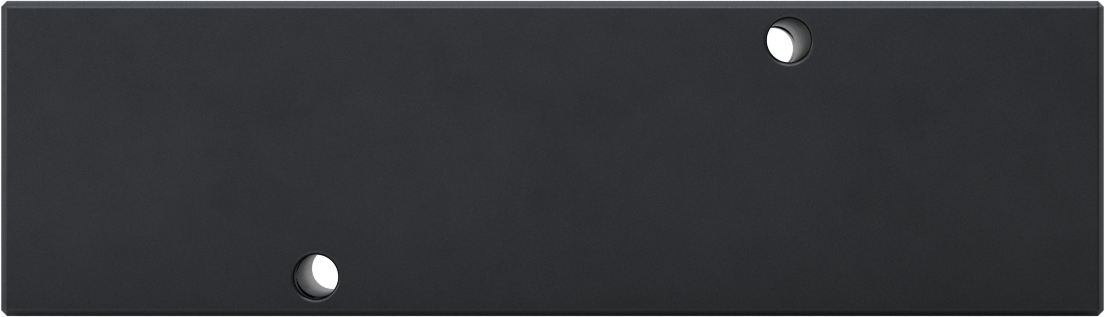

Düz Akışlı Dikdörtgen Manifold, Alüminyum, Standart
4 Çıkış, 1-1/16" (2.70 cm)-12 UNF x 3/4" (1.90 cm)-16 UNF
| Kare Tırnak Boyutu için | Hava, Su, Hidrolik Sıvı |
| Şekil | Manifold |
| Manifold Tipi | Tek Bölüm |
| Akış Şekli | Düz |
| Tip | Redüktör |
| Çıkış Konumu | Bir adet Yan Parça |
| Malzeme | Eloksallı Alüminyum |
| Giriş Sayısı | 1 |
| Çıkış Sayısı | 4 |
| Bağlantı | |
| Tip | Boru |
| Stil | Dişli |
| Giriş | |
| Diş Boyutu | 1 1/16"-122.70 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UNF |
| Cins | Dişi |
| Dash Boyutu | 12 |
| Çıkış | |
| Diş Boyutu | 3/4"-161.90 cm |
| Boru Bağlantı Tipi | Dişli |
| Diş Tipi | UNF |
| Cins | Dişi |
| Dash Boyutu | 8 |
| Uzunluk | 7"17.78 cm |
| Genişlik | 2"5.08 cm |
| Yükseklik | 2"5.08 cm |
| Priz Merkez-Merkez Mesafesi | 1 1/2"3.81 cm |
| Çıkış Aralığı | Standart |
| Renk | Siyah |
| Maksimum Basınç | |
| Hava | 1,000 psi @ 72° F |
| Su | 1,000 psi @ 72° F |
| Hidrolik Sıvısı | 3,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiş @ Derecelendirilmemiş |
| Sıcaklık Aralığı | -10° ila 200° F |
| Montaj Türü | Vida Takma |
| Montaj Deliği | |
| Diş Açma | Dişsiz |
| Çap | 0.281"0.71 cm |
| Vida Boyutu | 1/4"0.64 cm |
| Montaj Donanımı Dahil | Hayır |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 761699.5195 |
| ECCN | EAR99 |
Her iki ucunda giriş bulunan diğer manifoldların aksine, bu manifoldlarda çıkışların karşı tarafında bir giriş bulunur. Bu tasarım, sıvı veya havanın düz bir yol izlemesini sağlayarak sisteminizdeki akışı iyileştirir. Ayrıca manifoldun uçlarını serbest bırakır, böylece köşelere ve dar alanlara monte edebilirsiniz. Manifoldlar, başlık olarak da bilinir. Montaj delikleri bulunur, böylece üstten veya yandan monte edebilirsiniz.
Eloksallı alüminyum manifoldlar, en yaygın uygulama türleri için endüstri standardıdır. Diğer metal manifoldlara göre daha hafiftir ve iyi korozyon direncine sahiptir. Bu manifoldlar, siyah bir yüzey elde etmek için eloksal işlemine tabi tutulur.
Kullanılmayan giriş ve çıkışları kapatmak için bir tıpa (ayrı satılır) kullanın.
